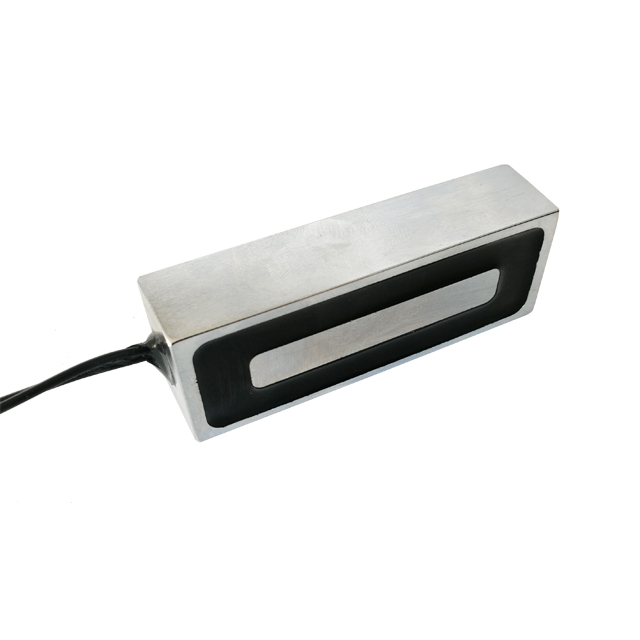

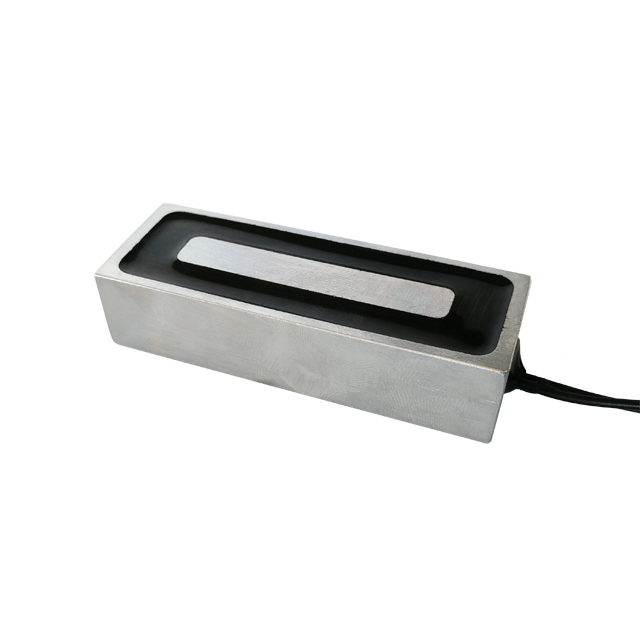

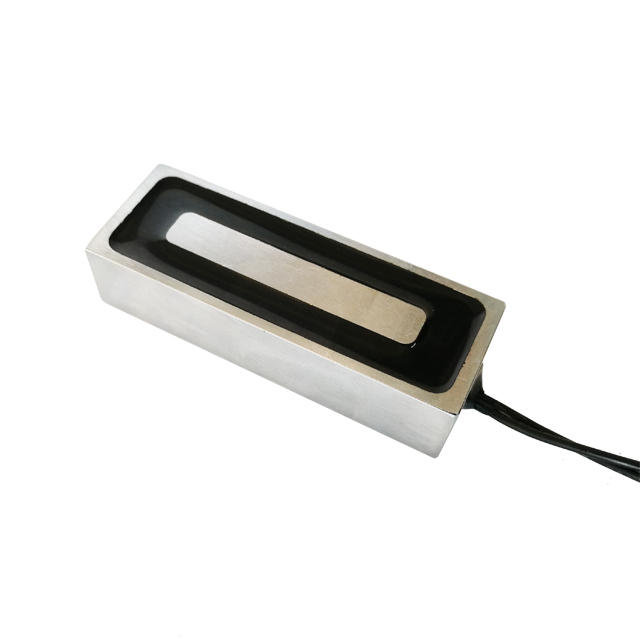

مغناطيس كهربائي مستطيل للإمساك من لاندا طراز إتش ٧٠٢٥١٦، قوة الرفع ٢٠٠ نيوتن، يُقبل التخصيص للاستخدام في مختلف خطوط الإنتاج الآلية
مكان المنشأ: تشونغشان
اسم العلامة التجارية: لاندا
رقم الطراز: إتش ٧٠٢٥١٦
الشهادات: CE، RoHS، REACH، UL، ISO9001، ISO14001
أقل كمية طلب: قطعتان
تفاصيل التغليف: ٣٥ × ٣١ × ١٨ سم/كرتون
وقت التسليم: 7-15days
شروط الدفع: دفع بنسبة ١٠٠٪ قبل الإنتاج
القدرة على التوريد: ٥٠٠٠٠ وحدة/أسبوع
Appurtenance:

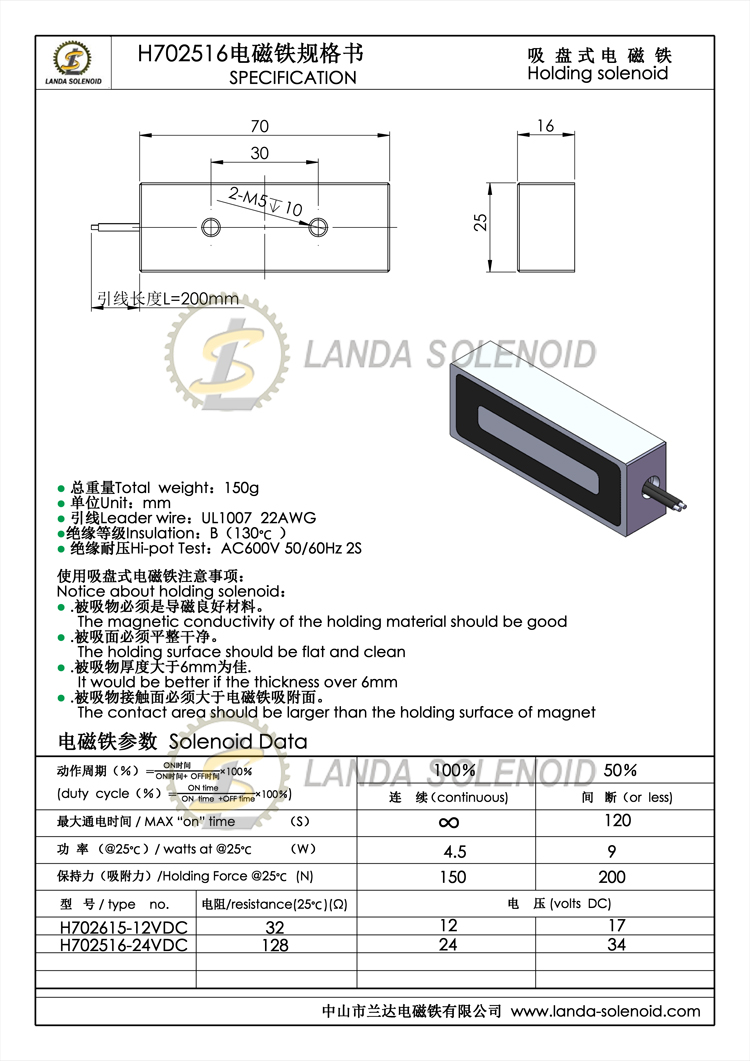

تنزيل الرسم:
- نظرة عامة
- المزايا والتطبيقات
- النَّوْعِيَّاتُ المُوصَى بِهَا
المنتجات المواصفات | |||
العلامة التجارية |
لاندا |
سلسلة المنتجات |
مستطيل مغناطيس كهربائي للإمساك
|
الطراز |
H702516 |
الجهد الكهربائي |
12V\24V دي سي |
الطاقة |
4.5W |
قوة |
200N |
فئة العزل |
ب |
دورة الواجب |
100% |
طول الكابل |
٢٠٠ مم أو حسب الطلب |
المواد |
فولاذ وسلك مطلي بالمينا |
شكل الحركة |
نوع التثبيت |
الوزن (الوزن الصافي) |
0.15KG |

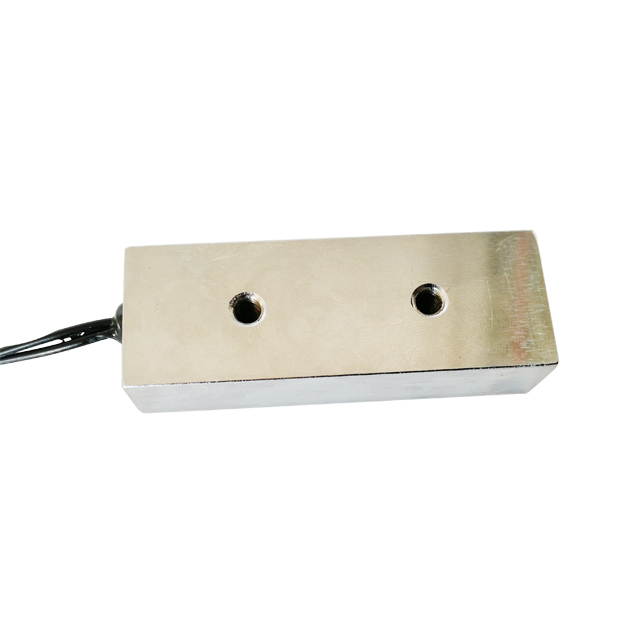

نمط التثبيت |
المسمار |
حجم الخيط وعمقه (ملم) |
٢-م٥، ١٠ |
اختبار HI-POT |
تيار متناوب 600 فولت، 50/60 هرتز، لمدة ثانيتين |
||
تفاصيل التغليف | |||
حجم الجسم ((ملم) |
٧٠ × ٢٥ × ١٦ مم |
أبعاد علبة التغليف (سم) |
قياسي: 21 × 14 × 13 (سم)، ويُقبل التخصيص |
١. نوع إمساك، شكل مستطيل، حجم صغير جدًّا، مقاوم للماء بمعيار IP65، ملف كهربائي تيار مباشر
٢. يتم تغذية المغناطيس الكهربائي المستطيل المُمسِك بالتيار لكي يُمسك، ويُستخدم على نطاق واسع في إمساك القطع المعدنية الفيرومغناطيسية أثناء التشغيل الآلي أو التجميع، وأجهزة السلامة، وأجهزة الانتقاء في آلات النسيج، وأجهزة قفل الأبواب المؤقتة، وغيرها.
٣. يتم تغذيته بالتيار ليُمسك، ويُعطّل تياره ليُحرر. كما نقدّم خيارًا اختياريًّا دبوس طرد مزوّد بنابض للتغلب على المغناطيسية المتبقية.
وأيضًا نقدِّم خيار صفائح العضو المتحرك كمقابل مغناطيسي لتحقيق أفضل أداء.
٢. يتم تغذية المغناطيس الكهربائي المستطيل المُمسِك بالتيار لكي يُمسك، ويُستخدم على نطاق واسع في إمساك القطع المعدنية الفيرومغناطيسية أثناء التشغيل الآلي أو التجميع، وأجهزة السلامة، وأجهزة الانتقاء في آلات النسيج، وأجهزة قفل الأبواب المؤقتة، وغيرها.
٣. يتم تغذيته بالتيار ليُمسك، ويُعطّل تياره ليُحرر. كما نقدّم خيارًا اختياريًّا دبوس طرد مزوّد بنابض للتغلب على المغناطيسية المتبقية.
وأيضًا نقدِّم خيار صفائح العضو المتحرك كمقابل مغناطيسي لتحقيق أفضل أداء.
٤. نقدّم أيضًا أشكالًا مخصصة أو مواصفات أخرى.
المزايا
١. قوة إمساك قياسية ثابتة مقدارها ٢٠٠ نيوتن
يتميّز المغناطيس الكهربائي المستطيل من طراز لاندا H702516 بقوة شفط مُقيَّمة دقيقة مقدارها ٢٠٠ نيوتن (٢٠,٤ كجم). وباعتماده هيكل دائرة مغناطيسية مغلقة مُحسَّن، فإنه يوفّر جذبًا مغناطيسيًّا متجانسًا وثابتًا دون انخفاض في القوة، مما يضمن رفعًا وإمساكًا دقيقين وموثوقين للقطع المعدنية الفيرومغناطيسية الصغيرة والمتوسطة الحجم في عمليات الإنتاج الآلي.
٢. توافقٌ مرِن مع التخصيصات
يدعم هذا النموذج تخصيصًا شاملاً شخصيًّا، يشمل جهد التشغيل، وقوة الشفط، وهيكل التركيب، والمواصفات القياسية للأبعاد، وطرق التوصيل الكهربائي. ويمكن ضبطه بمرونة ليتناسب مع معدات خطوط الإنتاج الآلية القياسية وغير القياسية المتنوعة، مما يلبّي متطلبات التطبيقات الصناعية المختلفة.
٣. سطح شفط مستطيل كبير ومتجانس
يوفّر السطح المسطّح المستطيل المُحدَّث مساحة امتصاص فعّالة أكبر من المغناطيسات الكهربائية الدائرية. وهو يناسب قطع العمل المعدنية المسطحة تمامًا، مع توزيع متجانس للقوة المغناطيسية، ما يمنع الانزلاق والانحراف والتماسك غير المستقر بفعالية أثناء التشغيل عالي التكرار للخط.
٤. إنتاج حراري منخفض وعمر خدمة مستمر طويل
مُصنَّعٌ من لفائف نحاسية كثيفة عالية النقاء ومواد عازلة عالية الجودة، ويتميَّز هذا المغناطيس الكهربائي بمقاومة داخلية منخفضة وفقدان طاقة منخفض. وهو يولِّد حرارةً ضئيلةً جدًّا أثناء التشغيل المستمر الطويل الأمد والتشغيل الدوري عالي التردد، ما يضمن أداءً مستقرًّا ويمدِّد عمر الخدمة في خطوط الإنتاج الآلية التي تعمل على مدار ٢٤ ساعة يوميًّا و٧ أيام أسبوعيًّا.
٥. هيكلٌ مدمجٌ وتركيبٌ متكاملٌ سهلٌ
وبفضل أبعاده المستطيلة القياسية (H702516) وتصميمه المُدمج المصبوب، فإنه يوفِّر مساحة التركيب. كما يدعم التركيب السطحي والتركيب المُدمج، ما يجعل دمجه السلس في الذراعات الروبوتية وأنظمة التثبيت ومختلف معدات الإنتاج الآلي أمرًا سهلًا.
التطبيق
١. خطوط الإنتاج الآلي العامة
يُستخدم كمكون رئيسي للمغناطيسية الرافعة والمحاذية في خطوط التجميع الآلية القياسية، مما يحقِّق انجذابًا وتحديد موقع ونقلًا سريعًا للأجزاء المعدنية الصغيرة والمتوسطة الحجم، وبالتالي يحسِّن كفاءة الإنتاج.
٢. أنظمة المناولة بالذراع الروبوتي
يُستخدم كماسك مغناطيسي طرفي للذراع الروبوتية الصناعية. ويُمسك قطع العمل المصنوعة من الحديد ويُنقلها بثبات، ما يدعم عمليات المناولة والفرز الذكية غير المأهولة.
التجهيزات الآلية وتجهيزات التموضع
يتم تزامنه مع أداة التثبيت الخاصة بخط الإنتاج وأدوات التموضع. ويوفر قوة تثبيت مغناطيسية ثابتة لتثبيت قطع العمل أثناء عمليات المعالجة والتجميع والاختبار، لضمان دقة التشغيل الآلي.
خطوط إنتاج الإلكترونيات والكهرباء
يُستخدم على نطاق واسع في الإنتاج الآلي لإكسسوارات الإلكترونيات ومكونات الكهرباء. ويُثبِّت ويُنقل أجزاء الهياكل المعدنية المصغَّرة بأمانٍ وثبات، ليتلاءم مع سيناريوهات التصنيع الإلكتروني الدقيق.
آلات معالجة الأجهزة وفرزها
مناسب لقطع الختم المعدنية، واكسسوارات الحديد، والمعدات المستخدمة في فرز ونقل قطع العمل المعدنية الصغيرة. ويجسِّد هذا التحويل السريع بين الالتصاق والإفلات لتحقيق إنتاج جماعي عالي الكفاءة.
المعدات الآلية المخصصة غير القياسية
مثالي لمختلف أجهزة الأتمتة الصناعية المُخصصة. وبفضل إمكانية ضبط المعاملات بشكل مرن، فإنه يتكيف مع حركات العمل الخاصة، ومساحات التركيب، ومتطلبات الحمولة الخاصة بمعدات الإنتاج المُخصصة.
الأسئلة الشائعة
السؤال ١: ما قوة التثبيت القياسية لمغناطيس H702516 الكهربائي؟
يتمتّع هذا المغناطيس الكهربائي المستطيل من علامة لاندا H702516 بقوة تثبيت قياسية تبلغ ٢٠٠ نيوتن (أي ما يعادل تقريبًا ٢٠,٤ كجم)، وهو مصمم لرفع وتثبيت القطع المعدنية الفيرومغناطيسية الصغيرة والمتوسطة بثبات في خطوط الإنتاج الآلية.
السؤال ٢: هل يدعم هذا المغناطيس الكهربائي معاملات مُخصصة؟
نعم. يدعم هذا الطراز التخصيص الكامل للجهد التشغيلي، وشدة السحب، والأبعاد الكلية، ومواقع فتحات التثبيت، ونمط التوصيل الكهربائي، ليتلاءم مع مختلف معدات خطوط الإنتاج الآلية القياسية وغير القياسية.
السؤال ٣: لماذا يُفضَّل الهيكل المستطيل في تطبيقات خطوط الإنتاج؟
توفر سطح الشفط المسطّح المستطيل مساحة تلامس أكبر وتوزيعًا أكثر انتظامًا للمجال المغناطيسي. ويُثبِّت قطع العمل المعدنية المسطحة بشكلٍ أكثر ثباتًا، ويمنع الانحراف الجزئي للقوة والانزلاق أثناء التشغيل على الخط عالي السرعة.
السؤال ٤: هل يمكن لهذا المغناطيس العمل باستمرار خلال دورات إنتاج طويلة؟
نعم تمامًا. وبفضل استخدام لفائف منخفضة الفقد وتصميم مُحسَّن لتبديد الحرارة، فإنه يمتاز بتراكم حراري منخفض وأداء مستقر، ما يدعم التشغيل الكهربائي المستمر لفترات طويلة والتبديل الدوري عالي التردد في خطوط الإنتاج الآلية.
السؤال ٥: ما أنواع قطع العمل التي يناسبها هذا الرافع المغناطيسي؟
يُستخدم أساسًا مع قطع العمل المعدنية المسطحة ذات الخصائص الفيرومغناطيسية، مثل صفائح الحديد وأجزاء الختم والملحقات المعدنية والألواح الفولاذية الصغيرة، وهو شائع الاستخدام في سيناريوهات المناولة والتثبيت الآلية في القطاع الصناعي.
السؤال ٦: هل تركيب هذه المغناطيسية الكهربائية مرن؟
نعم. وهيكل التكامل المدمج المضغوط يدعم طرق تركيب متعددة، بما في ذلك التركيب السطحي والتركيب المُدمج. ويمكن دمجه بسهولة في أذرع الروبوتات ومعدات التثبيت والمachinery الإنتاجية الآلية المختلفة.
