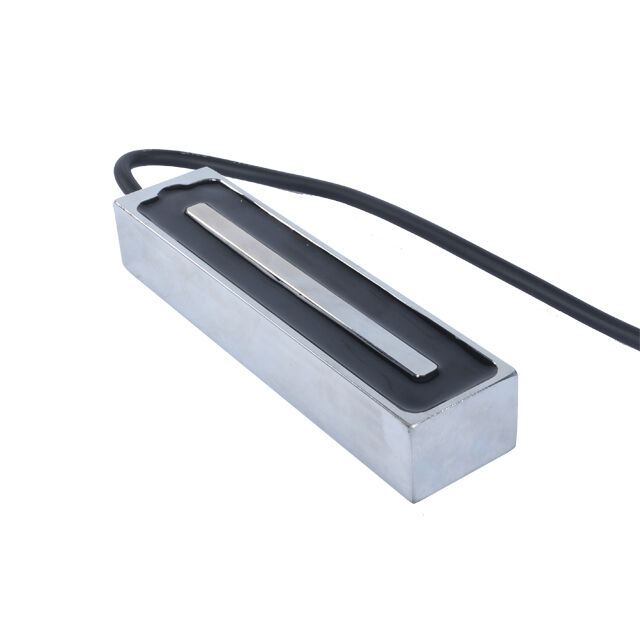

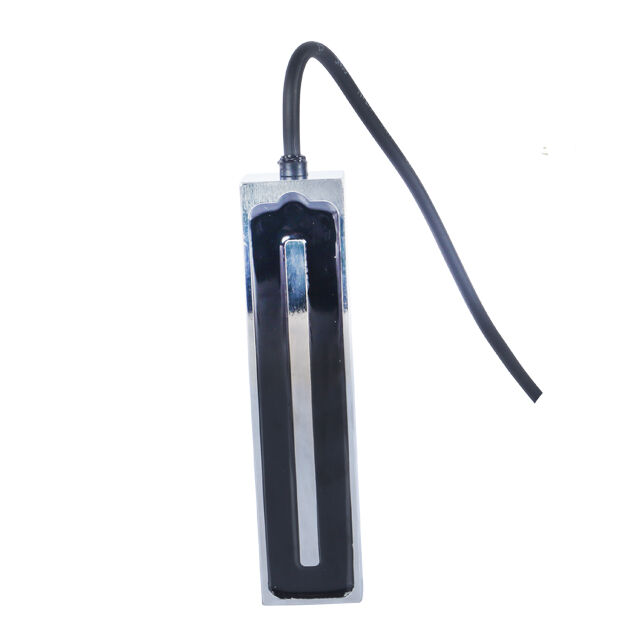

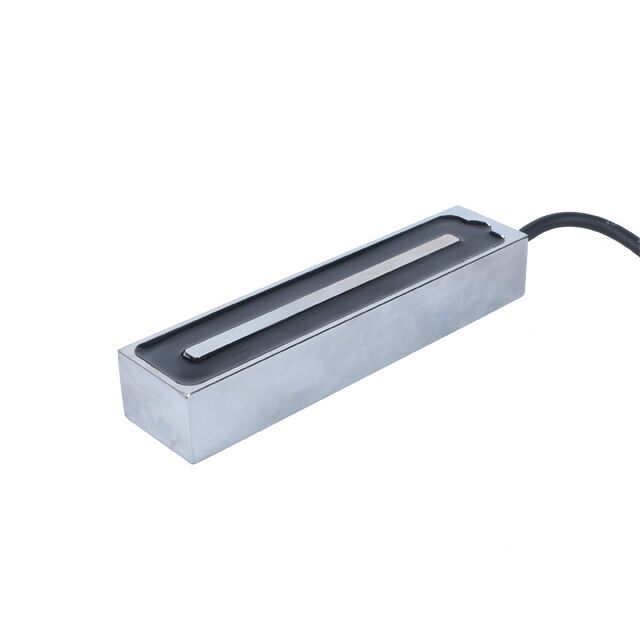

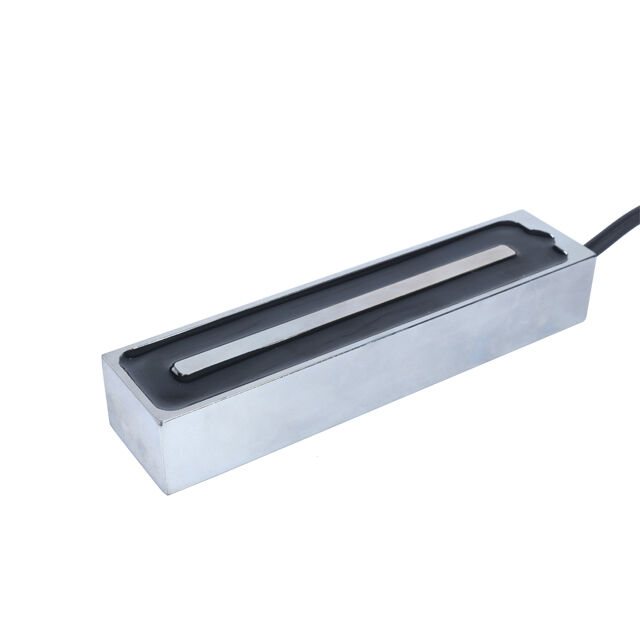

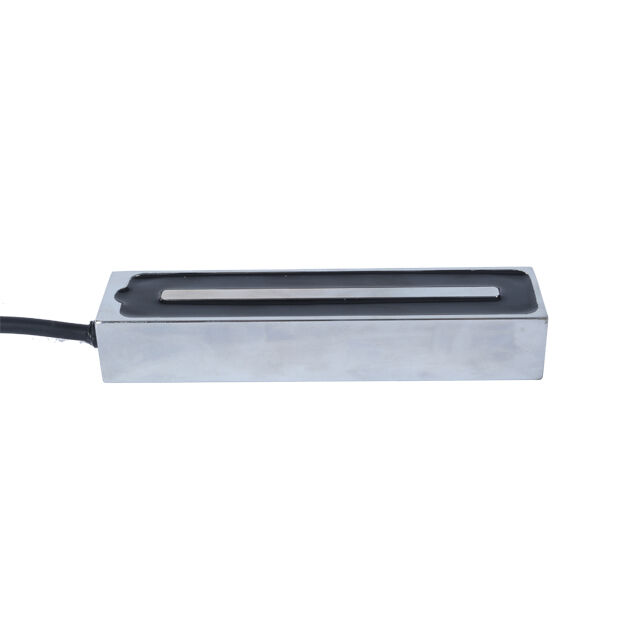

Landa H1503525 – DC držící elektromagnet 12 V / 24 V s nosností 100 kg, mini obdélníkový elektromagnet

Popis:

1. Držící typ, obdélníkový tvar, mini velikost, ochrana proti prachu a vodě dle stupně IP65, napájení stejnosměrným proudem, možnost napětí 12 V nebo 24 V – mini držící elektromagnet.

2. Obdélníkový elektromagnet vyvíjí přitažlivou sílu až po sepnutí napájecího proudu; široce se používá pro uchycení magnetických polotovarů během obrábění nebo montáže, bezpečnostních mechanismů, selektorových zařízení v textilním strojírenství, závorových zařízení pro udržení dveří a podobně.

3. Uchycení při připojeném napájení a uvolnění po odpojení napájení. Nabízíme také volitelný výhodový vysouvací kolík s pružinou ke kompenzaci zbytkové magnetizace, stejně jako volitelné kotvové desky jako magnetický protějšek pro optimální výkon.

4. Nabízíme také čtvercové elektromagnety na míru a čtvercové elektromagnety s funkcí „při napájení uvolnit“.

Použití:

Obdélníkové sací elektromagnety mají velký plochý sací povrch s rovnoměrně rozloženou magnetickou silou, což je vhodné pro těžké adsorpční, upevňovací a manipulační úkoly v průmyslové automatizaci.

1. Manipulace s náročnými polotovary

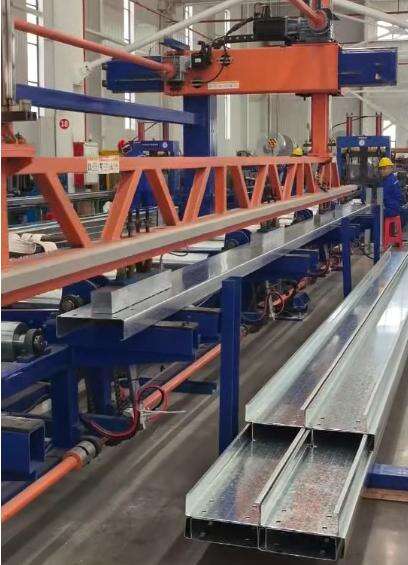

Je vhodný pro portálové roboty a manipulační zařízení, které stabilně uchycují velké a dlouhé kovové polotovary. Obdélníkový povrch zajišťuje vyváženou sání, aby nedošlo ke smýkání při přepravě těžkých břemen.

2. Upevnění polotovarů pro přesné obrábění

Slouží jako magnetické upevňovací zařízení pro frézování, broušení a řezání. Bez deformace pevně uchycuje dlouhé kovové desky a pásy, což umožňuje přesné obrábění a rychlé vykládání.

3. Polohování průmyslových forem a nástrojů

Používá se k polohování a upevnění dlouhých forem a střižných dílů. Sání na velké ploše odolává vibracím a posunům, čímž stabilizuje přesnost obrábění během nepřetržitého provozu.

4. Automatický mechanický uzamykací systém

Podporuje uzamčení při zapnutí napájení a odemčení při vypnutí napájení průmyslových clon a ochranných krytů. Běží stabilně a tiše, což je vhodné pro časté přepínání i dlouhodobé udržování stavu.

5. Odstraňování železných nečistot na dopravníkové lince

Instalován na dopravníky, odstraňuje železné třísky a feromagnetické nečistoty z surovin. Čistí materiály a snižuje opotřebení následně používaného zpracovatelského zařízení.

6. Automatické balení a třídění kovových dílů

Široce se používá v linkách pro balení a třídění k uchopení pruhových kovových dílů a jiných kovových součástí. Je přizpůsoben cyklickému provozu vysokou rychlostí, čímž zvyšuje účinnost automatické montáže.

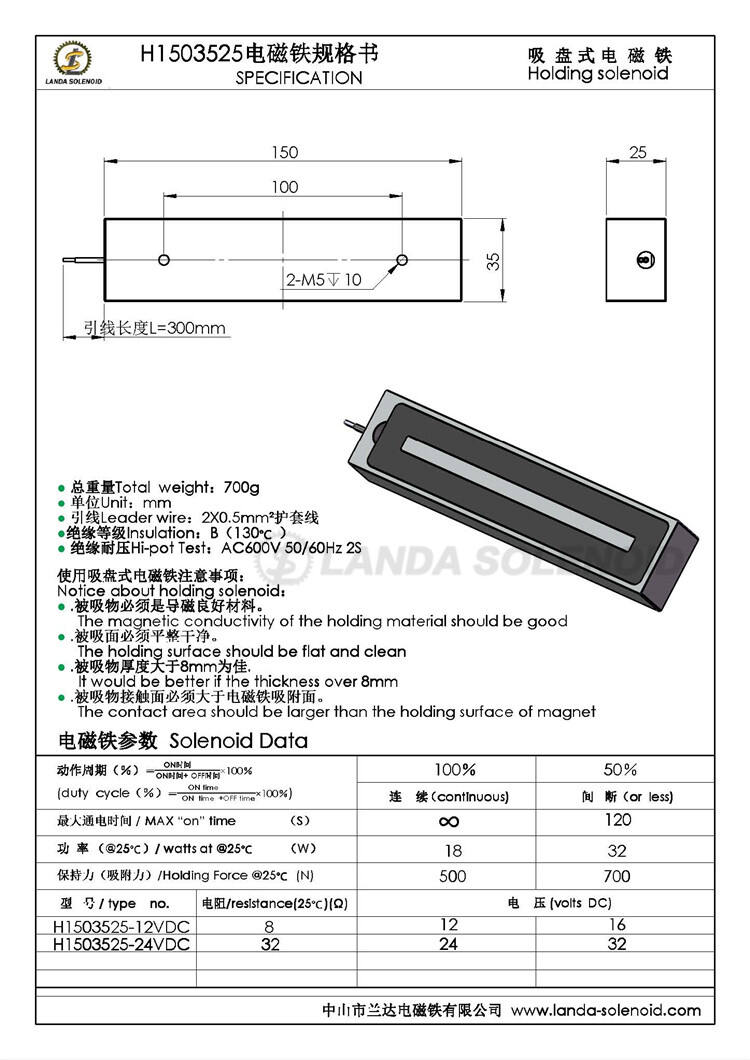

Specifikace:

Konkurenční výhoda:

1. Nízká zbytková magnetizace Volitelné vyhazovací kolíky a odpovídající armatury eliminují zbytkovou magnetizaci, čímž umožňují okamžité uvolnění bez lepení pro přesný a opakovatelný provoz.

2. Mini kompaktní a stabilní sací funkce Úsporný kulatý mini rozměr šetří prostor a vhodně zapadá do úzkých montážních prostorů, poskytuje koncentrovanou a stabilní sání k pevnému upevnění obrobků bez prokluzování.

3. Vodotěsnost a odolnost dle IP65 Stupeň ochrany IP65 proti prachu a vodě zaručuje stabilní provoz i za přítomnosti vlhkosti a prachu a umožňuje použití v náročných průmyslových prostředích.

4. Vysoká kompatibilita a možnost přizpůsobení Standardní stejnosměrné napětí 12 V / 24 V je kompatibilní s většinou automatizačních systémů. Možnost výroby na zakázku v nestandardních tvarech a funkce aktivace při přívodu napětí splňují různorodé individuální požadavky.

5. Nízká spotřeba energie a bezúdržbový provoz Vyznačuje se citlivou odezvou, nízkým výkonem ztrát ve formě tepla a nízkou spotřebou energie. Jednoduchá konstrukce zajišťuje dlouhou životnost a snižuje provozní náklady.

Často kladené otázky:

Otázka 1: Jaké jsou klíčové technické parametry elektromagnetu H1503525?

Tento obdélníkový udržovací elektromagnet značky Landa je určen pro stejnosměrné napájení 12 V / 24 V. Má příkon 18 W, udržovací sílu 1000 N (100 kg), izolaci třídy B a dvě upevňovací závitové otvory M5 s hloubkou 10 mm.

Otázka 2: Jaké možnosti napájecího napětí tento elektromagnet nabízí?

Je dodáván ve verzích pro 12 V i 24 V stejnosměrné napětí. Obě verze mají stejnou konstrukci, sací sílu a výkon, aby vyhovovaly různým průmyslovým napájecím systémům.

Otázka 3: Jakou zátěž může tento obdélníkový elektromagnet udržet?

Poskytuje stabilní jmenovitou držicí sílu 1000 N (100 kg). Obdélníkový plochý sací povrch zajišťuje rovnoměrnou magnetickou sílu pro adsorpci a upevnění těžkých polotovarů.

Otázka 4: Jaký je pracovní princip a jaké jsou vlastnosti tohoto výrobku?

Funkční princip je založen na přitažení při zapnutí napájení a uvolnění při vypnutí napájení. Je navržen pro držení, pracuje stabilně po dlouhou dobu za trvalého napájení i při častém spínání.

Otázka 5: Jaká je metoda montáže pro H1503525?

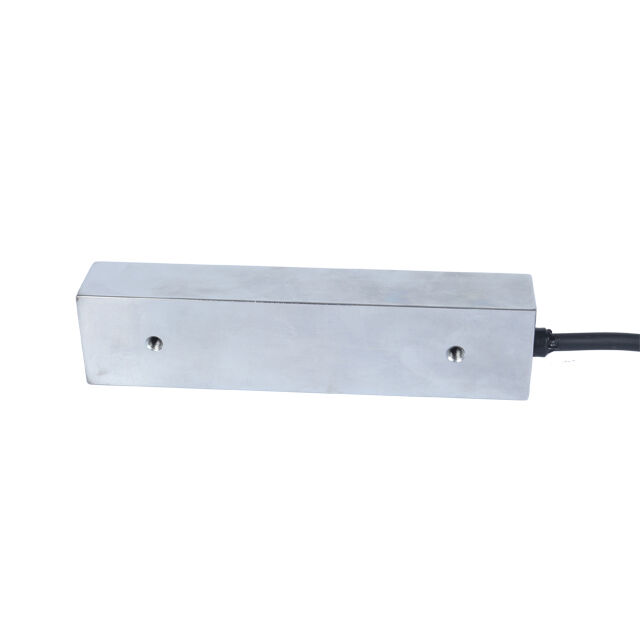

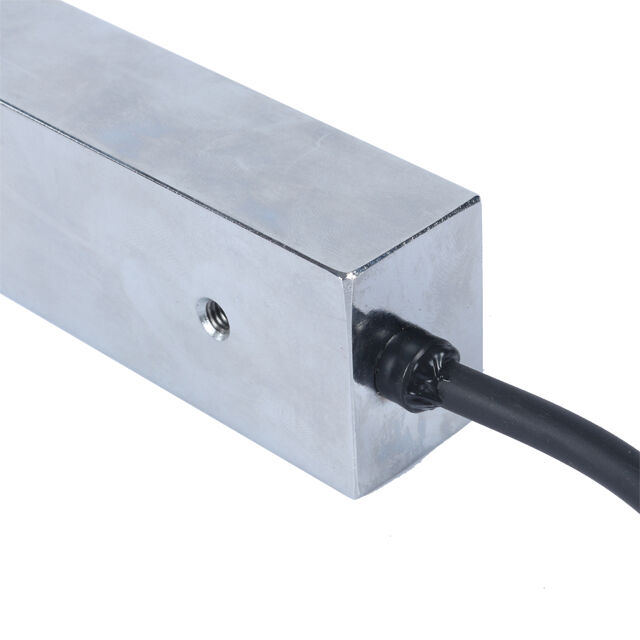

Je vybaven dvěma závitovými otvory M5 o hloubce 10 mm. Standardní obdélníková konstrukce umožňuje pevnou, stabilní a pohodlnou montáž do těžkých automatizačních zařízení.

Otázka 6: Jaké jsou materiály a bezpečnostní normy?

Vyroben z vysoce kvalitního železa a odolné magnetické cívky, což zaručuje stabilní magnetický výkon a dlouhou životnost. Izolace třídy B zajišťuje bezpečný a spolehlivý provoz v průmyslových aplikacích.
