란다 H1505 Ø15×5 mm 고정 솔레노이드 | 10N 지속 고정 힘
Brand:
란다
Spu:
H1505
Appurtenance:
도면 다운로드:
- 개요
- 추천 제품

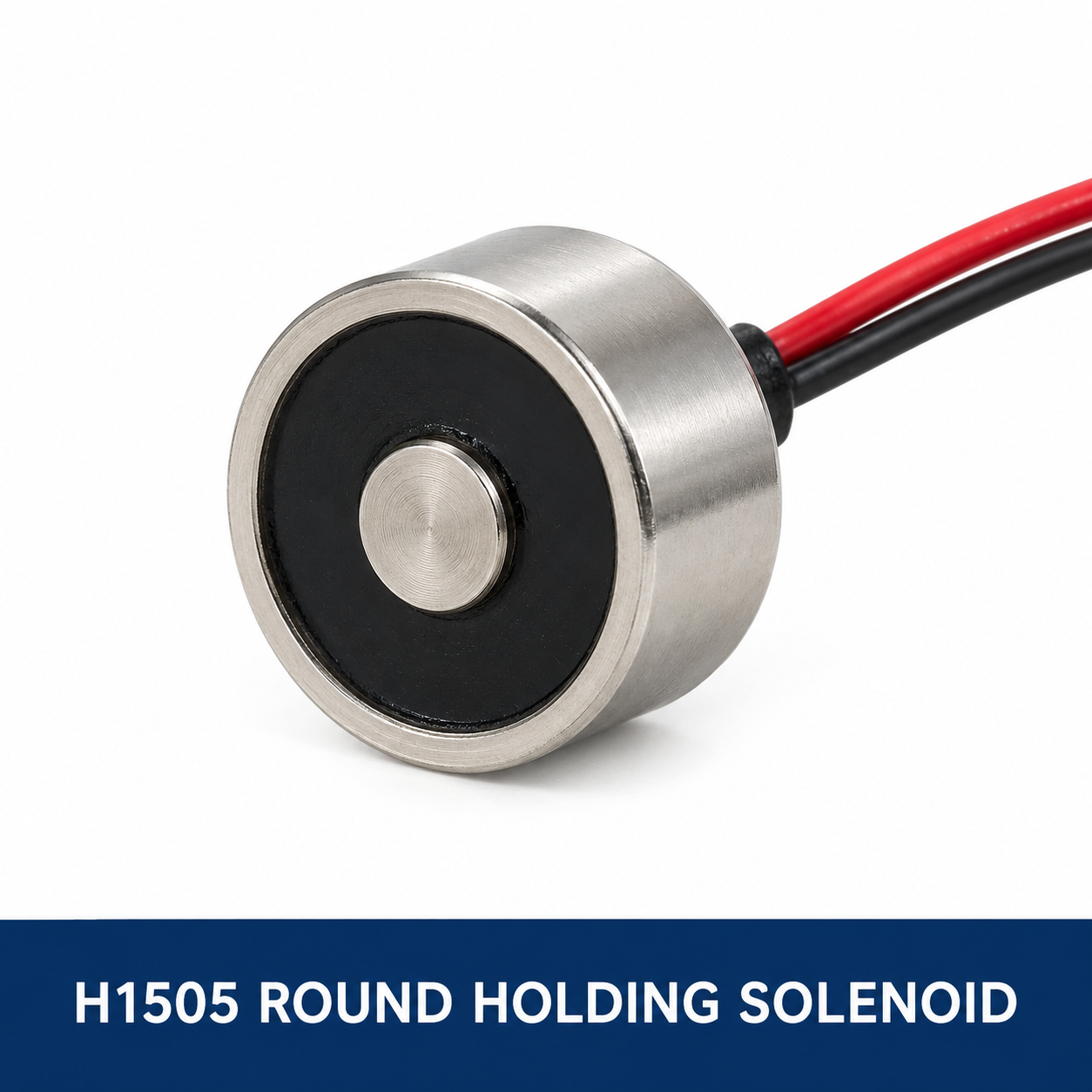

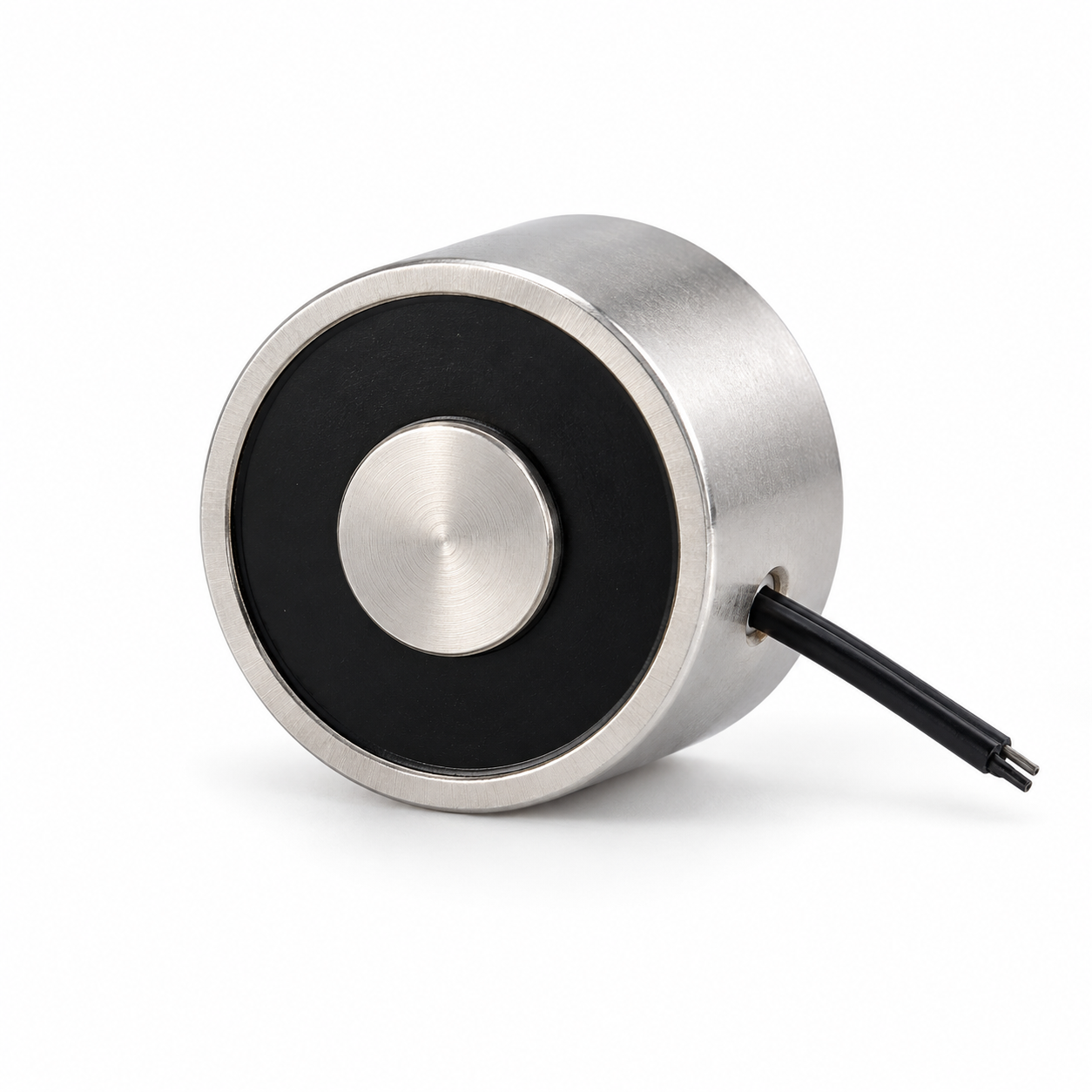

란다 H1505 원형 고정 솔레노이드

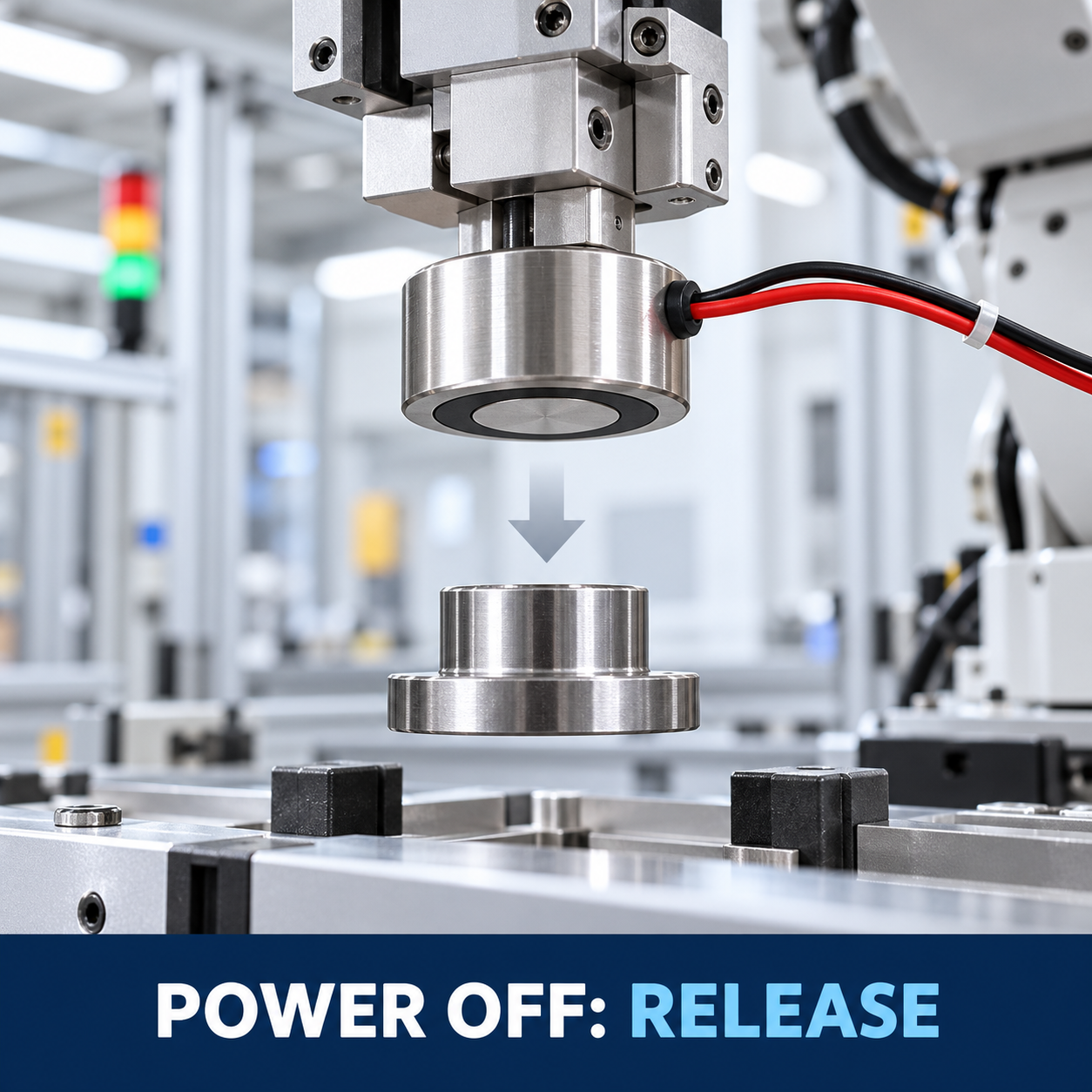

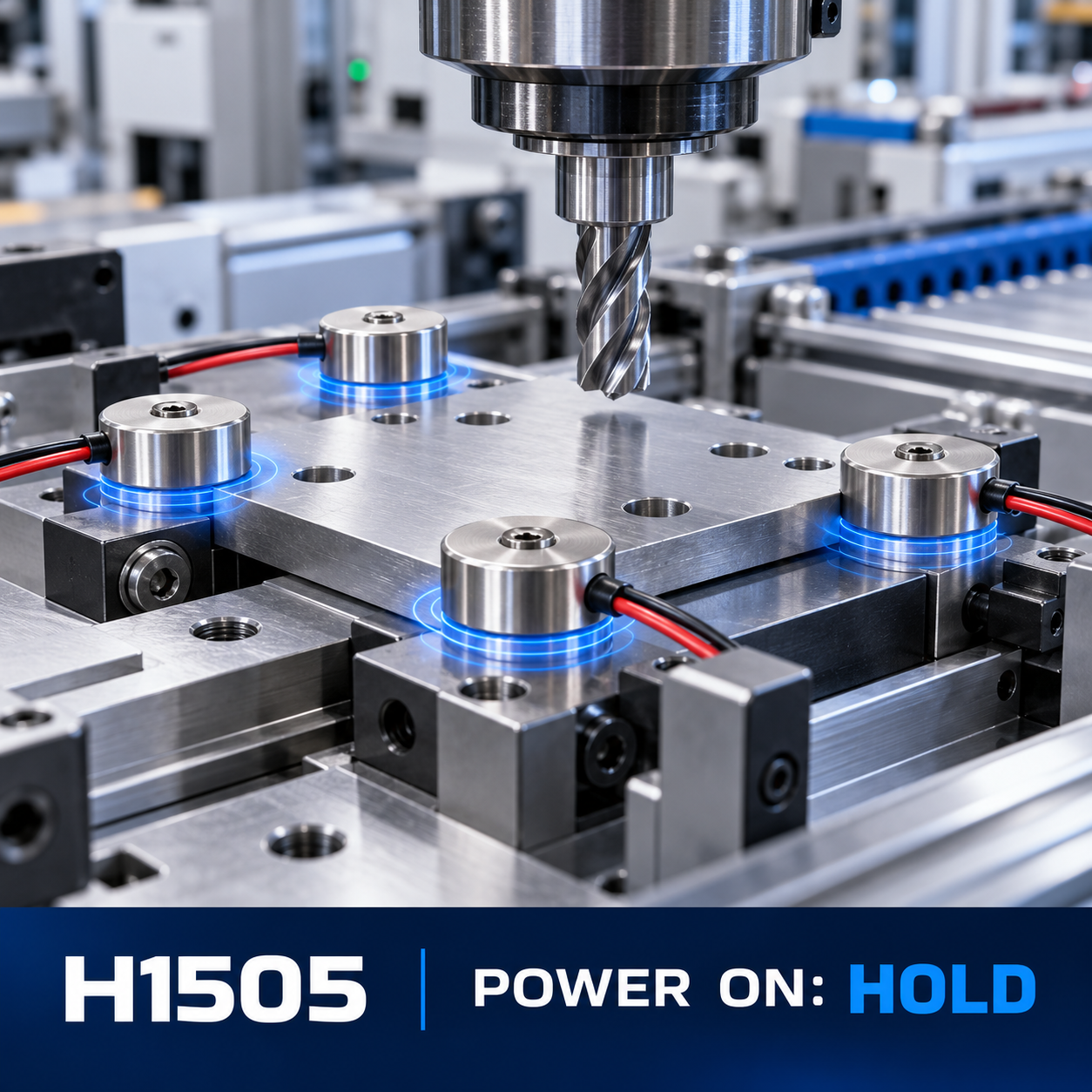

전원 켜면 고정, 전원 끄면 해제.
자동화된 고정장치, 정위치 설정 및 산업용 핸들링을 위한 소형 전자기 고정 솔루션
운영 원칙
지정된 직류 전압을 인가하여 강자성 재료 작업물에 고정력을 발생시킴. 전원 차단 시 작업물 해제
기술 사양
| 항목 | H1505-06A42 |
|---|---|

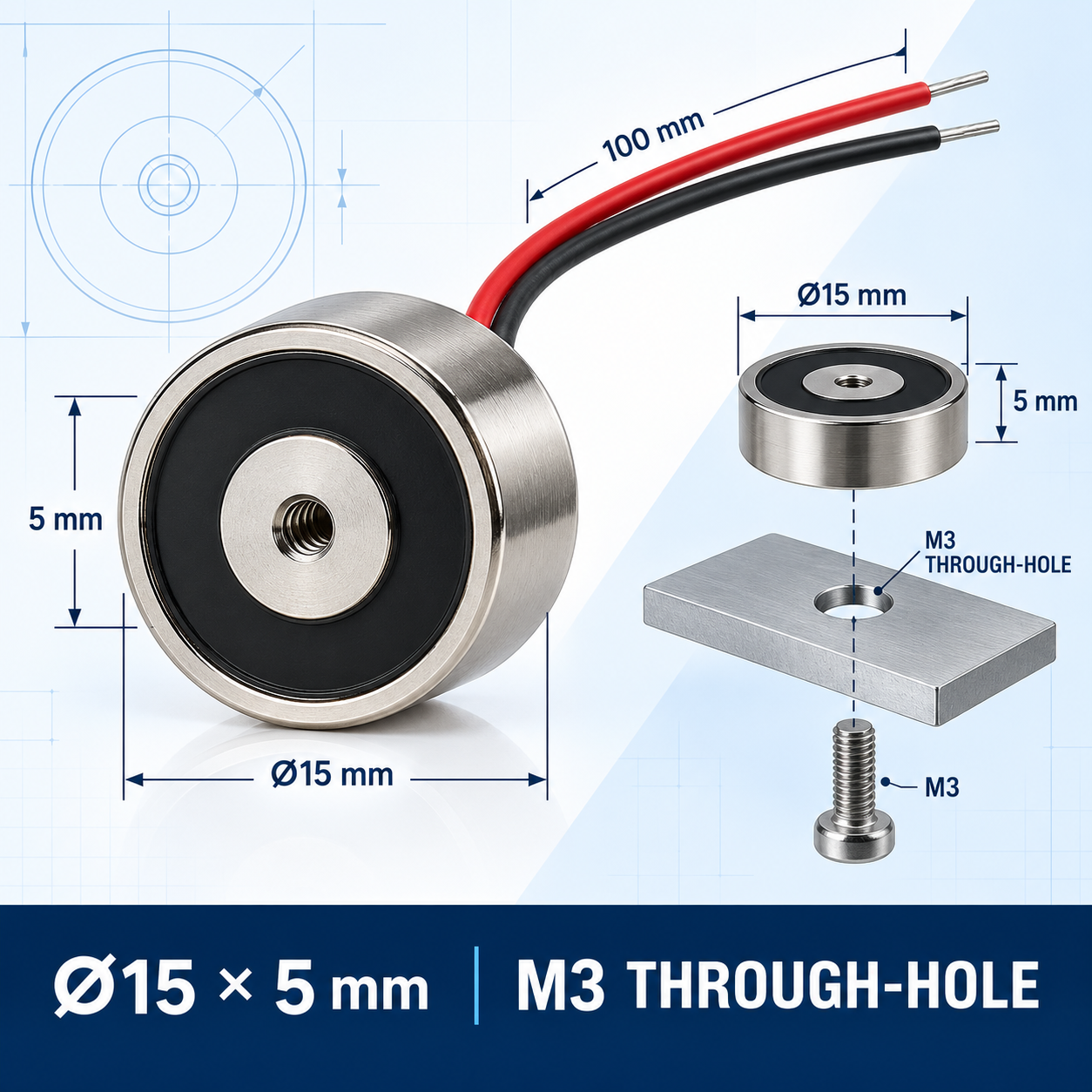

| 몸 크기 | 지름 15 mm × 두께 5 mm |
| 장착 | M3 관통 구멍 |
| 리드 와이어 | 100 mm; 지름 0.4 mm |
| 무게 | 5 g |
| 전압 | 6 VDC / 8.4 VDC |
| 저항성 | 25°C에서 42 Ω |
| 연속 작동 가능 | 지속 작동 시 0.85 W; 25°C에서 10 N |
| 50% 이하 작동 비율 | 1.7 W; 최대 작동 시간 50초; 25°C에서 15 N |
| 단열 | B 등급 (130°C) |
| 고전압 절연 시험 | AC600 V, 50/60 Hz, 2초 |
산업 응용

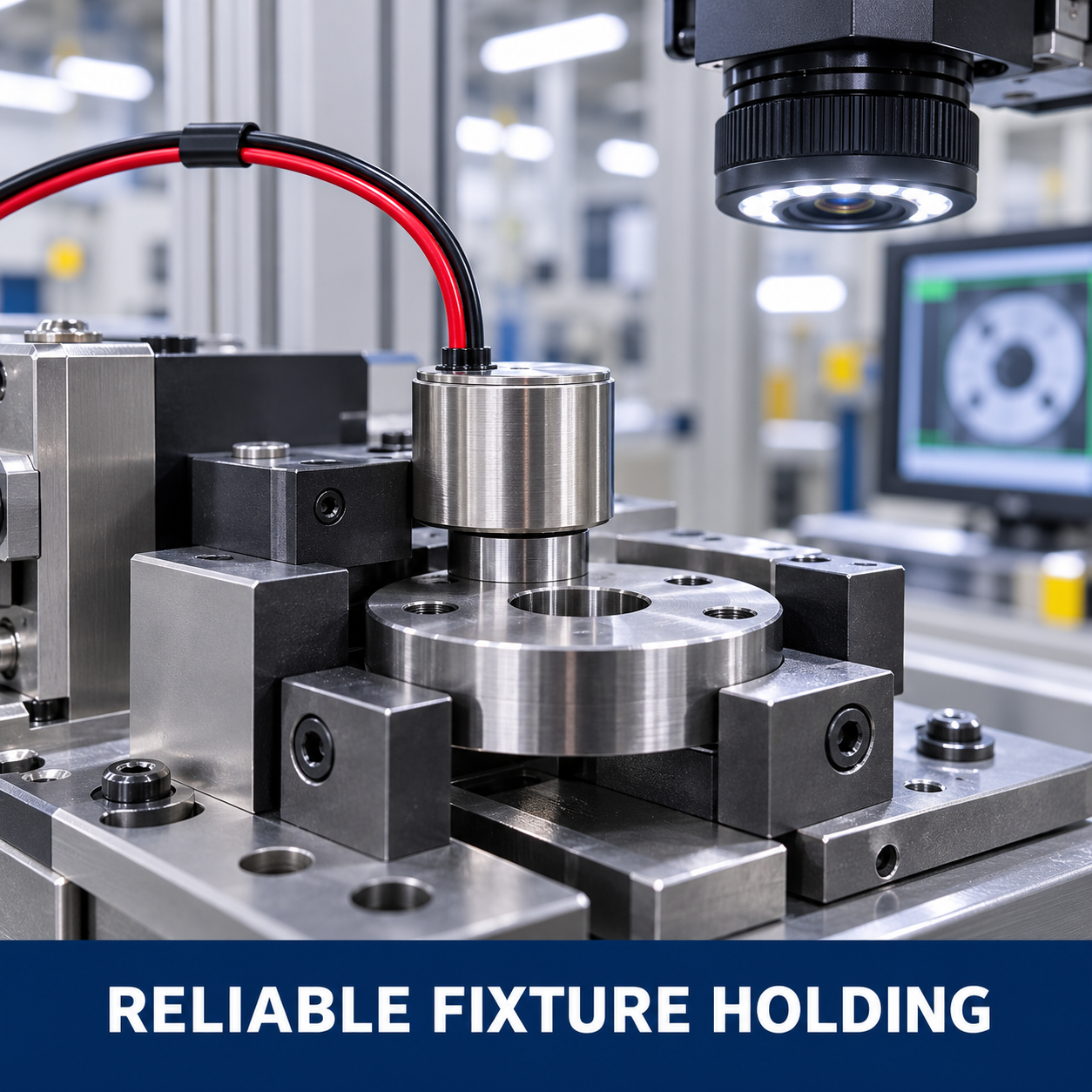

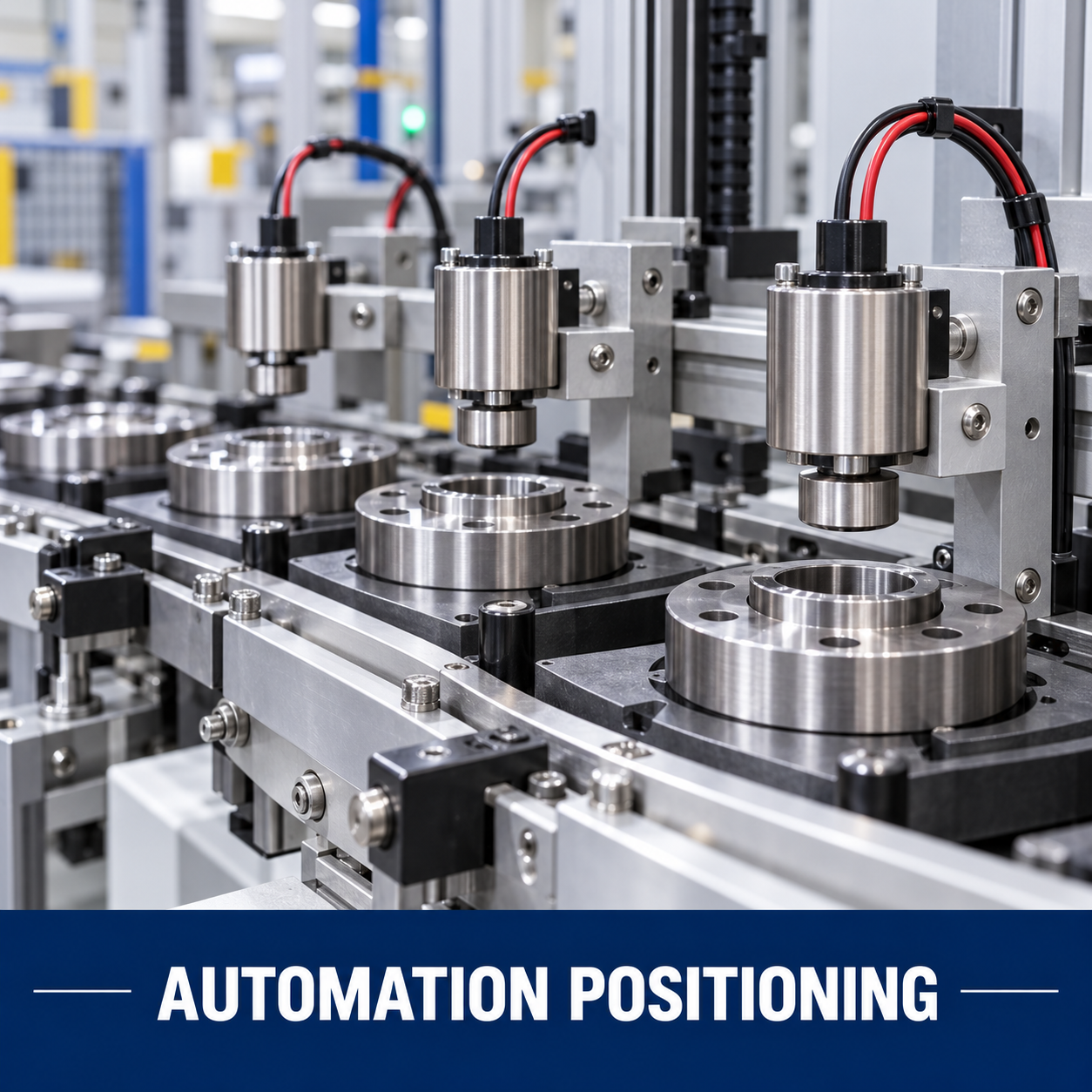

CNC 고정장치, 검사용 지그, 로봇 이송 공구, 자동 정위 및 강자성 부품의 일시 고정에 적합
접촉 및 설치 안내
자기 전도성이 우수한 평평하고 깨끗한 강자성 표면을 사용하세요. 두께는 3 mm 이상이 바람직하며, 접촉 면적은 자석 면보다 커야 합니다. 리드 와이어를 굽히거나 마모되지 않도록 보호하세요.
OEM 지원
응용 분야 검토를 위해 작업물 재료, 질량, 두께, 접촉 치수, 방향, 고정 시간, 해제 시기 및 수량을 공유하세요.
