Dodavatel Landa – průmyslový stejnosměrný elektromagnet SQ0837, 12 V / 24 V, mikroelektromagnet s otevřenou konstrukcí pro tažnou sílu
Místo původu: Čung-šan
Obchodní značka: Landa
Číslo modelu: SQ0837
Certifikace: CE, RoHS, REACH, UL, ISO9001, ISO14001
Minimální objednací množství: 2 ks
Cena: 8,50 $/ks
Balení: 35 × 31 × 18 cm / karton
Dodací doba: 7-15 dnů
Platební podmínky: 100 % platba před výrobou
Dodací schopnost: 50 000 ks/týden
Appurtenance:
Stažení výkresu:
- Přehled
- Doporučené produkty
| Technické údaje | |||
| Značka | Landa | Název výrobku | stejnosměrný tažný elektromagnet 12 V / 24 V |
| Model | SQ0837 | Jmenovité napětí | DC 12V 24V |
| Výkon | 3,5–35 W | Síla | 1–10 N |
| Zdvih | 0-8 mm | Výkonový cyklus | 1-100% |
| Délka kabelu | 200mm | Materiál | Kov, elektronické součástky |
| Způsob činnosti | Typ push-pull | Hmotnost (čistá) | 0,096 kg |
| Způsob montáže | Šroub | Rozměr závitu a hloubka (mm) | M3,2 |
| HI-POT TEST | Střídavý proud 600 V, 50/60 Hz, 2 s | Klasifikace izolace | B |
| Podrobnosti o balení | |||
| Rozměry těla | 36 × 27 × 20 (mm) | Rozměr kartonové krabice (standard) | 350 × 310 × 180 (mm), přijímáme individuální provedení |
1. Tlačítkový/tahový typ, lineární pohyb, návrat jádra pomocí pružiny, stejnosměrný solenoidový elektromagnet.
2. Stejnosměrné solenoidové elektromagnety se používají především ve výdejních automatech, dopravních zařízeních, kancelářské technice, spotřební elektronice, strojích apod.
3. Solenoid pracuje externě tlačením a tažením jádra; po připojení napájení tlačí nebo táhne jádro, čímž spojuje předmět.
4. Otevřená konstrukce rámu s montážními otvory; přijímáme individuální úpravy podle vašich požadavků.

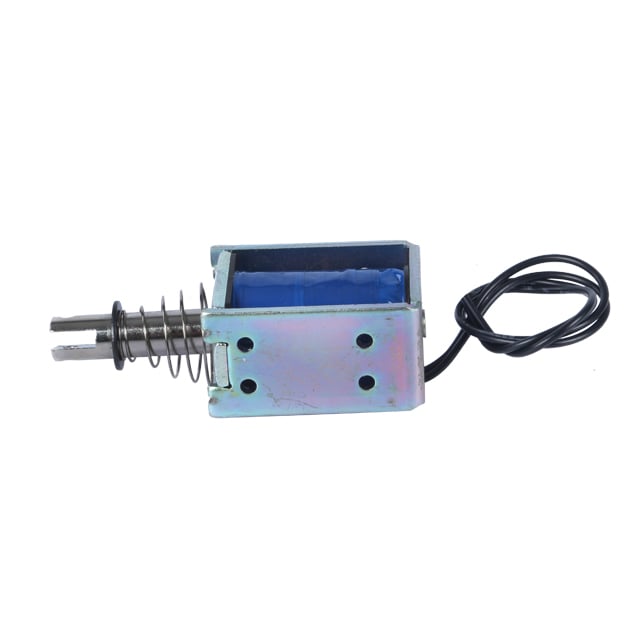

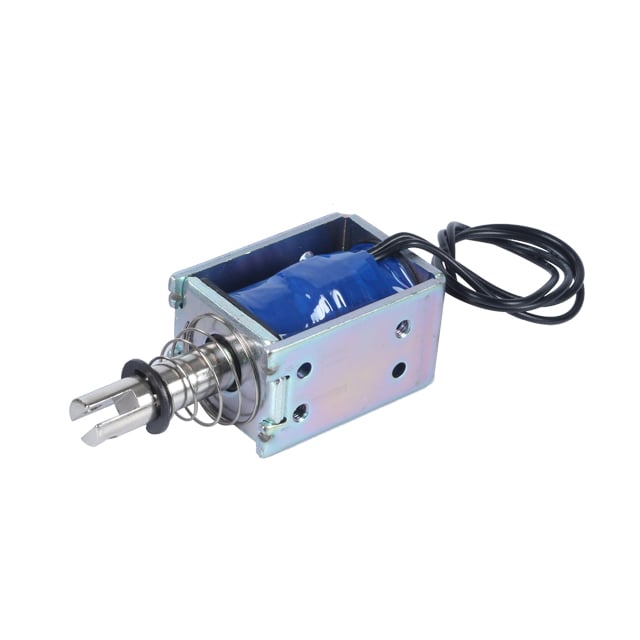

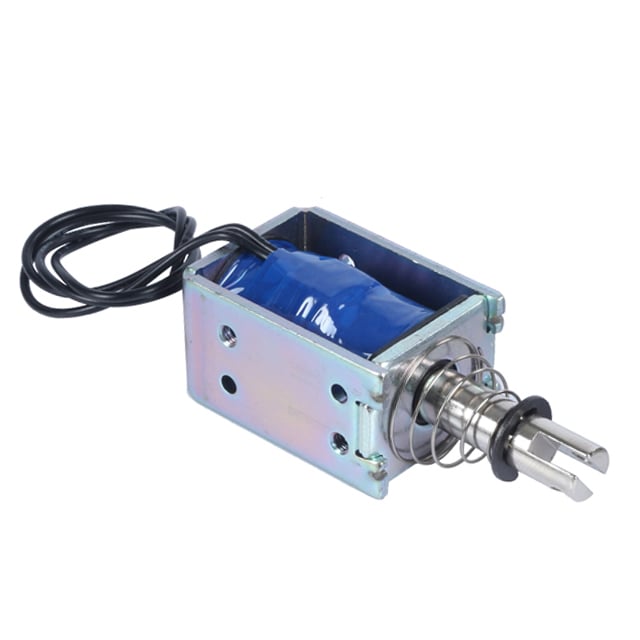

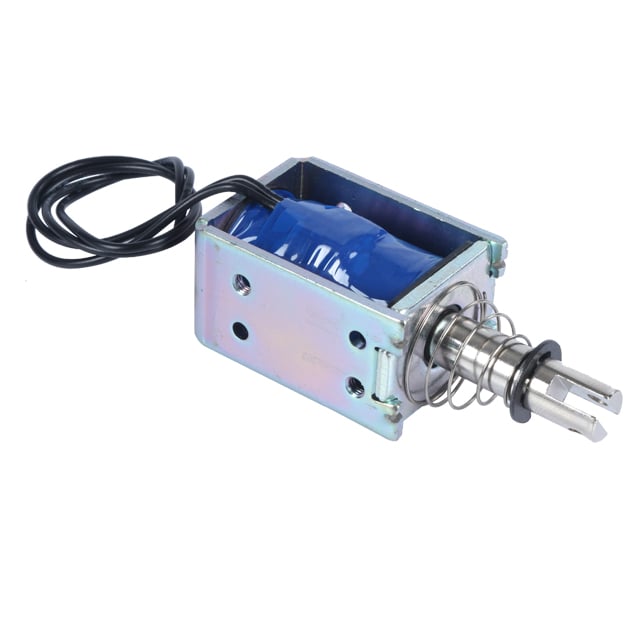

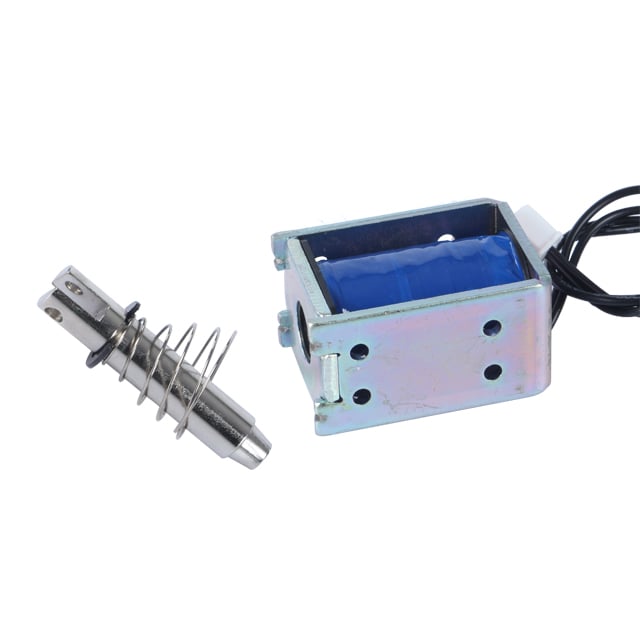

Podrobné obrázky
Výhody
1. Univerzální kompatibilita s průmyslovým stejnosměrným napětím 12 V / 24 V
Mikroelektromagnet Landa SQ0837 s otevřenou konstrukcí typu pull podporuje dvojité stejnosměrné napájecí napětí 12 V a 24 V, čímž plně odpovídá průmyslovým řídicím systémům, zařízením PLC a automatickým obvodovým modulům po celém světě. Vyznačuje se vysokou přizpůsobivostí různým napájecím systémům a nepotřebuje žádné dodatečné převodníky napětí, což výrazně zjednodušuje návrh zařízení a snižuje celkové náklady na integraci.
2. Otevřená konstrukce pro vynikající odvod tepla
Využívá profesionální dutou otevřenou konstrukci s expozicí cívky. Ve srovnání s plně uzavřenými elektromagnety efektivně eliminuje hromadění tepla uvnitř při vysokofrekvenčním cyklickém provozu. Tato vynikající schopnost odvádět teplo brání přehřátí cívky, stabilizuje výstupní výkon při dlouhodobém provozu a prodlužuje životnost mikroelektromagnetu.
3. Citlivý pohyb typu pull a automatické návratové pružinové resetování
Tento tažný elektromagnet poskytuje rychlou a stabilní lineární tažnou sílu po zapnutí. Je vybaven vestavěnou vysokopřesnou návratní pružinou, která zajišťuje automatické a rychlé návrat do výchozí polohy po vypnutí napájení bez nutnosti vnější pomocné konstrukce. Vyznačuje se citlivou odezvou, přesnou kontrolou zdvihu a stabilním chováním, což jej činí ideálním pro scénáře s častým zapínáním a vypínáním.
4. Ultra-kompaktní mikro rozměry a snadná instalace
SQ0837 je navržen s miniaturizovanými průmyslovými rozměry, čímž šetří vnitřní instalační prostor přesného zařízení. Je vybaven předem připravenými montážními otvory pro přímou upevnění šrouby a podporuje jak zabudovanou, tak povrchovou montáž. Je snadno integrovatelný do kompaktních automatizačních zařízení, přesných přístrojů a malých řídicích modulů.
5. Průmyslová stabilita a flexibilní přizpůsobení
Vyráběno z vysokocyklového lakovaného měděného vinutí a železného jádra s vysokou permeabilitou, což zajišťuje stabilní elektromagnetickou konverzi a nízké ztráty energie. Zinkovaný kovový rám je odolný proti korozi, vibracím a je trvanlivý. Landa nabízí kompletní OEM přizpůsobení, včetně délky vodiče, typu konektoru, zdvihu a tažné síly, aby vyhovělo různým nestandardním průmyslovým zařízením.
Použití v různých scénářích
1. Prodejní automaty a samoobslužná zařízení
Ideální pro ovládání vysunování a uzamčení prodejních automatů, poštovních schránek, samoobslužných distribučních zařízení a automatických obchodních zařízení, umožňuje stabilní elektromagnetické otevírání a návrat do výchozí polohy.
2. Malé automatizované mechanické pohony
Široce používané v malých automatizovaných upínačích, mikrospínačových mechanismech a montážních zařízeních pro tah, polohování, odemčení a návrat do výchozí polohy v cyklických operacích.
3. Inteligentní skříně a elektronické zámky
Slouží jako základní pohonná součást pro zámky skříní zařízení, elektronické zámky úložných boxů, vypínače bezpečnostních krytů a inteligentních mikrostrukturních prvků řízení přístupu.
4. Kancelářská a tisková automatizační zařízení
Používá se v tiskárnách, automatech na vydávání lístků, automatech na vydávání karet a kancelářských automatizačních zařízeních pro oddělování papíru, spouštění spojky a mikromechanické přepínací funkce.
5. Výukové experimenty a projekty pro nadšence (DIY)
Ideální elektromagnetická pohonná jednotka pro elektrotechnické experimenty na univerzitách, výuková zařízení pro oblast STEM, vývoj robotických modelů a návrh prototypů pro nadšence.
6. Precizní lékařské a měřicí přístroje
Používá se pro řízení malých ventilů, přepínání mechanických závor a mikroprováděcí akce v pomocných lékařských zařízeních a průmyslových přesných detekčních přístrojích.
Časté otázky
Q1: Jaké provozní napětí podporuje otevřený elektromagnet SQ0837?
Tento mikrotažný elektromagnet podporuje dvě standardní průmyslové napětí: stejnosměrné 12 V a stejnosměrné 24 V. Zákazníci mohou vybrat verzi s odpovídajícím napětím podle napájecího zdroje svého zařízení, aby se předešlo poškození způsobenému nesprávným napětím.
Otázka 2: Jedná se o samozávěrový nebo nesamozávěrový elektromagnet?
Jde o standardní nesamozávěrový tažný elektromagnet. Při připojení napětí se táhne dovnitř a po vypnutí napájení se automaticky vrátí do původní polohy díky síle vnitřní pružiny; je vhodný pro provozy s častým spínáním.
Otázka 3: Může tento elektromagnet s otevřenou konstrukcí pracovat nepřetržitě po dlouhou dobu?
Díky otevřené konstrukci pro odvod tepla dosahuje lepšího odvodu tepla než uzavřené modely. Nicméně není doporučeno dlouhodobé nepřetržité napájení plným napětím. Pro dlouhodobé udržování je doporučeno střídavé (pulzní) provozování nebo snížení napětí pomocí PWM k ochraně cívky.
Otázka 4: Jak správně nainstalovat mikroelektromagnet SQ0837?
Upevněte solenoid šrouby do připravených montážních otvorů. Ujistěte se, že je dráha pohybu jádra nezakrytá a že je vyhrazen dostatečný prostor pro návratový zdvih, aby nedošlo k mechanickému zaseknutí ani k selhání činnosti.
Otázka 5: Lze jej přímo řídit vstupně-výstupními porty jednočipového mikropočítače?
Ne. Vstupně-výstupní port MCU nedokáže poskytnout dostatečný řídicí proud. Pro normální provoz je nutné jej propojit s externími řídicími obvody, například MOS tranzistorem, bipolárním tranzistorem nebo reléovým modulem.
Otázka 6: Nabízí společnost Landa pro tento model služby přizpůsobení?
Ano. Nabízíme přizpůsobení délky kabelu, typu konektoru, výstupní tažné síly, velikosti zdvihu a speciálních provozních parametrů, abychom splnili různé individuální a nestandardní požadavky na automatizovaná zařízení.
