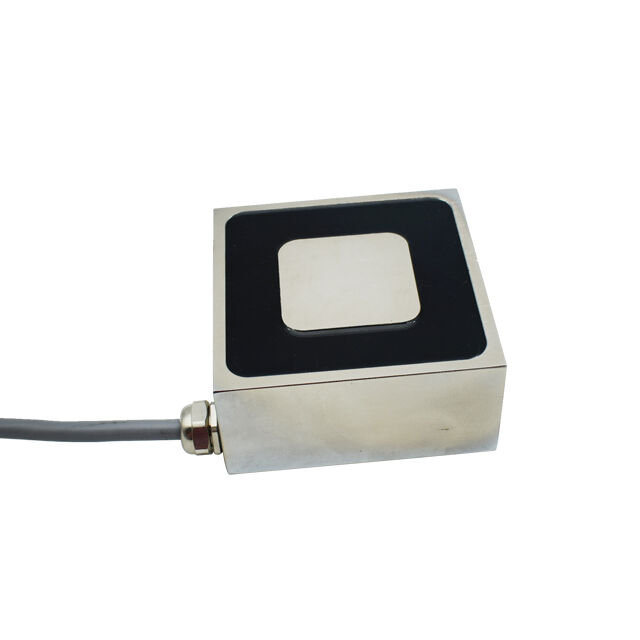

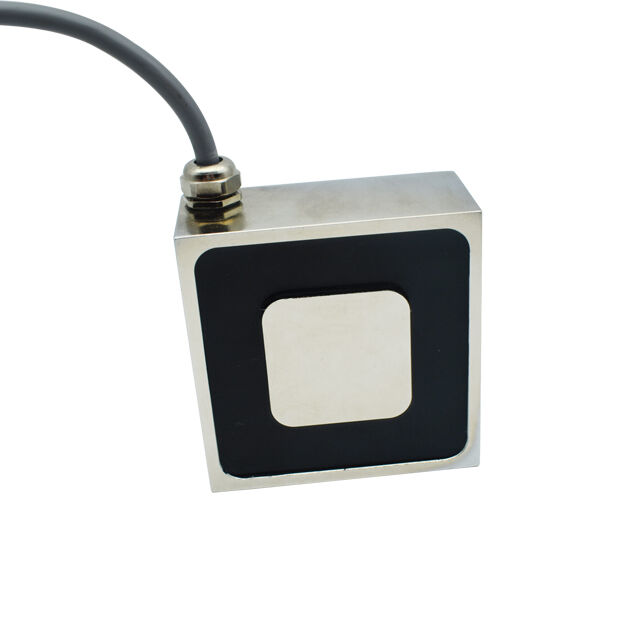

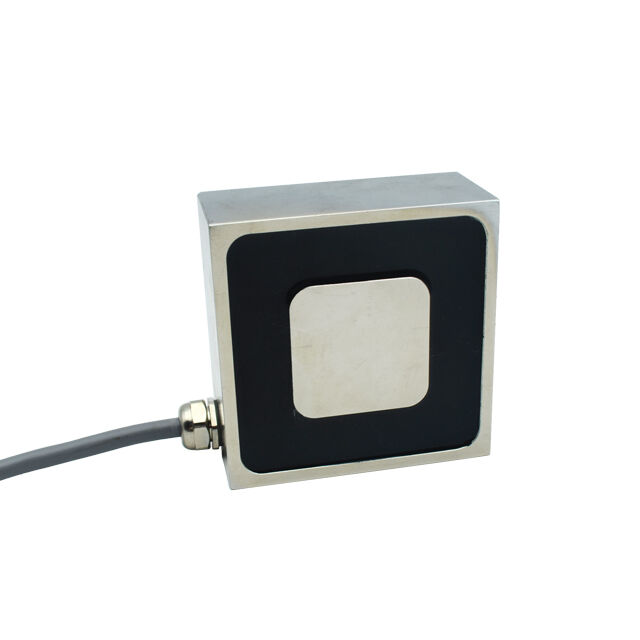

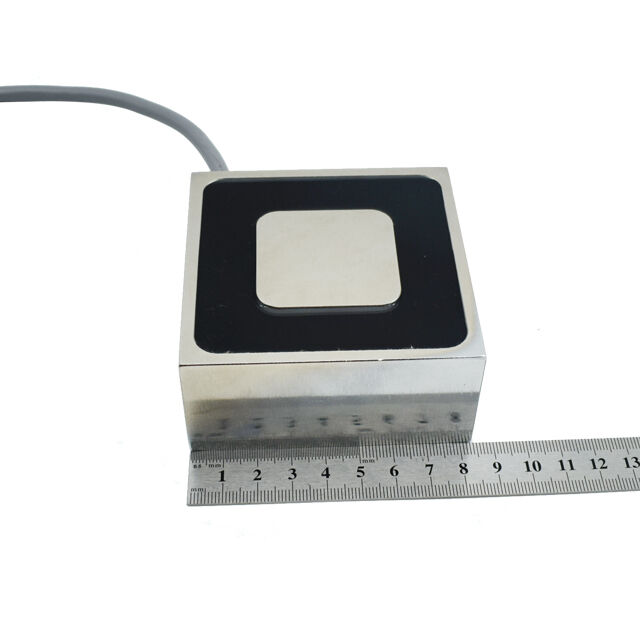

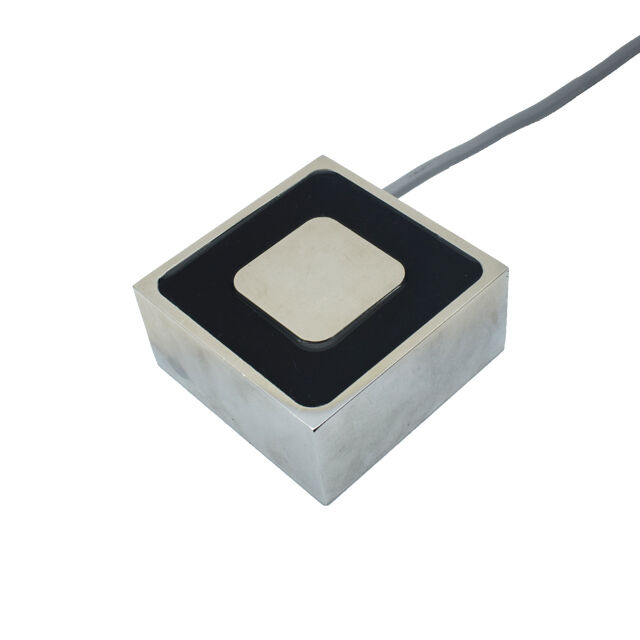

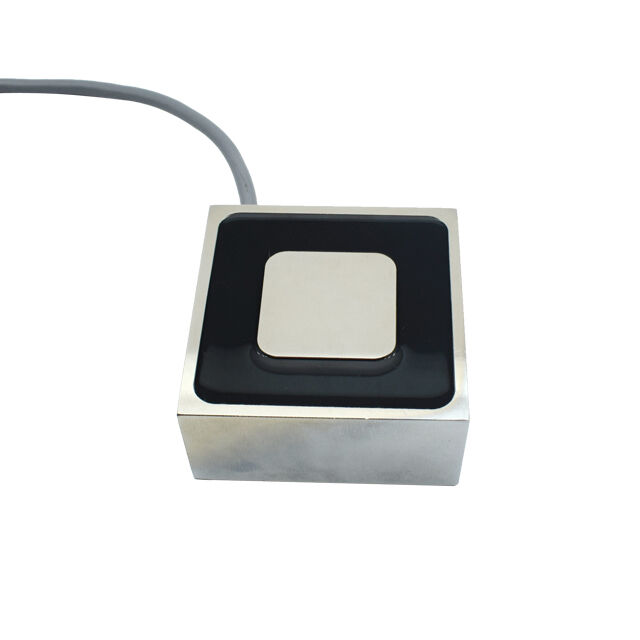

électroaimant à courant continu de maintien de 100 kg, forme carrée, tension continue 12 V / 24 V, petit électroaimant

Description :

1. Type de retenue, forme carrée, taille mini, étanchéité IP65, alimentation en courant continu (CC), électroaimant de retenue mini avec tension optionnelle de 12 V ou 24 V.

2. L’électroaimant carré doit être alimenté pour développer une force d’aspiration ; il est largement utilisé pour la fixation de pièces magnétiques pendant l’usinage ou le montage, les dispositifs de sécurité, les sélecteurs dans les machines textiles, les systèmes de verrouillage et de maintien de portes, etc.

3. Maintien sous alimentation et libération à la coupure d’alimentation. Nous proposons également, en option, une tige d’éjection à ressort pour contrer l’aimantation résiduelle, ainsi que des plaques d’armature en option, agissant comme contrepartie magnétique afin d’assurer des performances optimales.

4. Nous proposons également des électroaimants carrés sur mesure et des électroaimants carrés « alimentés pour libérer ».

Applications :

Les électroaimants à ventouse carrés offrent une aspiration stable et uniforme grâce à leur structure plate et compacte, idéale pour diverses applications industrielles d’automatisation et d’usinage.

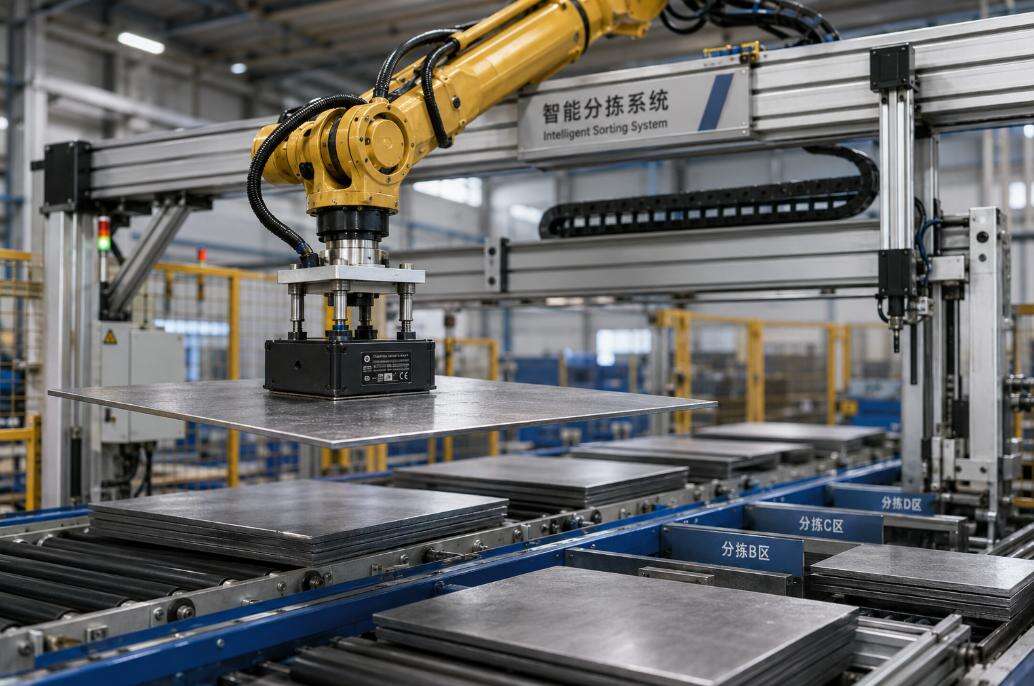

1. Manutention automatisée de matériaux industriels

Il est utilisé sur les bras robotisés et les équipements à chariot pour saisir et transférer de manière stable des pièces métalliques plates, permettant un prélèvement et un positionnement rapides dans les lignes de production automatisées.

2. Usinage mécanique et fixation des pièces

Il agit comme une pince de précision pour l'usinage CNC (découpe, meulage et perçage), assurant un chargement et un déchargement rapides des pièces sans déformation.

3. Système de commande automatique des portes et fenêtres

Il assure un verrouillage sous tension et un déverrouillage hors tension pour les portes automatiques, les armoires et les systèmes de contrôle d'accès, adapté à un fonctionnement fréquent et prolongé.

4. Serrage des moules et positionnement fixe

Il fixe et positionne les moules pour le moulage par injection, l'estampage et la coulée sous pression, empêchant tout déplacement et garantissant une précision constante de la production.

5. Séparation électromagnétique et équipement d'élimination du fer

Il élimine les impuretés ferromagnétiques présentes dans les matériaux sur les convoyeurs, purifiant les matières premières et protégeant les équipements de production.

6. Équipements intelligents d'emballage et de tri

Il est utilisé dans les lignes d'emballage et de tri pour une manipulation rapide des pièces métalliques, s'adaptant à une production automatisée à grande vitesse.

Spécifications :

Avantage concurrentiel :

1. Faible aimantation résiduelle Des broches éjectrices et des plaques d'armature compatibles en option éliminent l'aimantation résiduelle, permettant une libération instantanée sans collage pour un fonctionnement précis et reproductible.

2. Succion mini compacte et stable Taille mini ronde économique en espace, adaptée aux espaces d'installation étroits, offrant une aspiration concentrée et stable pour fixer fermement les pièces à usiner sans glissement.

3. Étanchéité IP65 et robustesse Le degré d’étanchéité IP65 contre la poussière et l’eau garantit des performances stables face à l’humidité et à la poussière, s’adaptant ainsi à des environnements industriels exigeants.

4. Haute compatibilité et personnalisation La tension continue standard de 12 V / 24 V prend en charge la plupart des systèmes d’automatisation. Des formes personnalisées et des fonctions de libération sous tension répondent à des besoins variés et individualisés.

5. Faible consommation d’énergie et entretien nul Caractérisé par une réponse sensible, une faible génération de chaleur et une faible consommation énergétique. Sa structure simple assure une longue durée de vie et réduit les coûts d’exploitation.

FAQ :

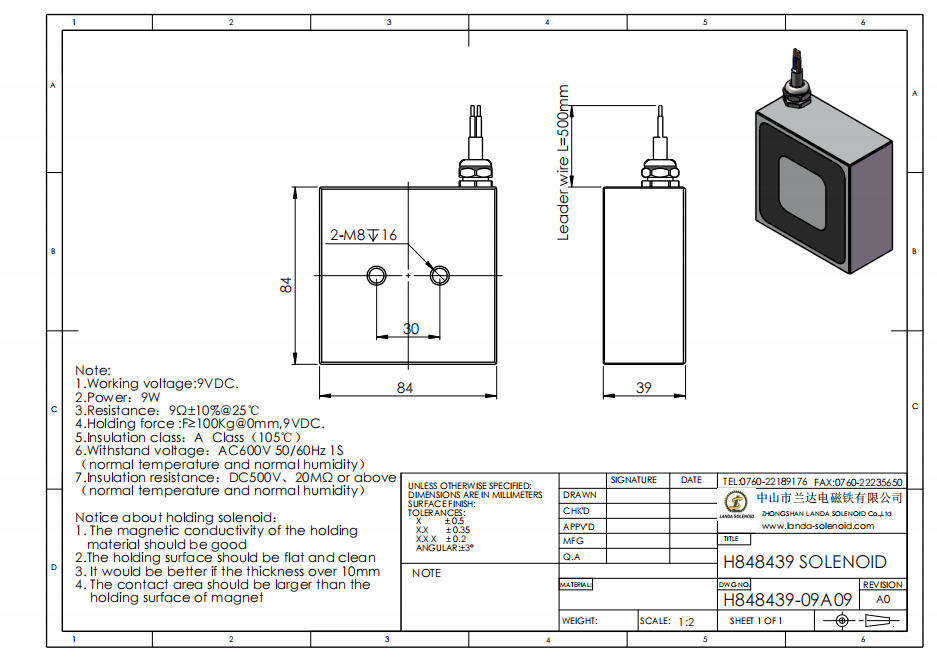

Q1 : Quelles sont les caractéristiques techniques principales de l’électroaimant carré H848439 ?

Cet électroaimant carré de maintien Landa fonctionne sous tension continue de 12 V / 24 V. Il développe une puissance nominale de 16 W, une force de maintien élevée de 1000 N (100 kg), une structure en fer et bobine magnétique, une isolation de classe B et deux filetages de fixation M8 (profondeur de 16 mm).

Q2 : Quelles tensions cet électroaimant prend-il en charge ?

Il est disponible en versions 12 V et 24 V CC. Les deux versions partagent la même structure, les mêmes performances d’aspiration et les mêmes paramètres de puissance, ce qui permet leur intégration dans divers systèmes industriels d’alimentation électrique continue.

Q3 : Quelle est la force magnétique de maintien de l’électroaimant H848439 ?

Cet électroaimant industriel fournit une force de maintien maximale de 1000 N, équivalente à une capacité de charge de 100 kg. Sa surface d’aspiration plane carrée assure une adsorption uniforme et stable pour les pièces en matériau ferromagnétique de grande taille et plates.

Q4 : Quel est le principe de fonctionnement et quelles sont les caractéristiques de ce produit ?

Il s’agit d’un électroaimant standard à courant continu de type maintien. Il adsorbe fermement lorsqu’il est sous tension et se libère instantanément dès que l’alimentation est coupée. Avec une puissance de sortie stable de 16 W, il convient à des applications de maintien prolongé et à des cycles de travail fréquents.

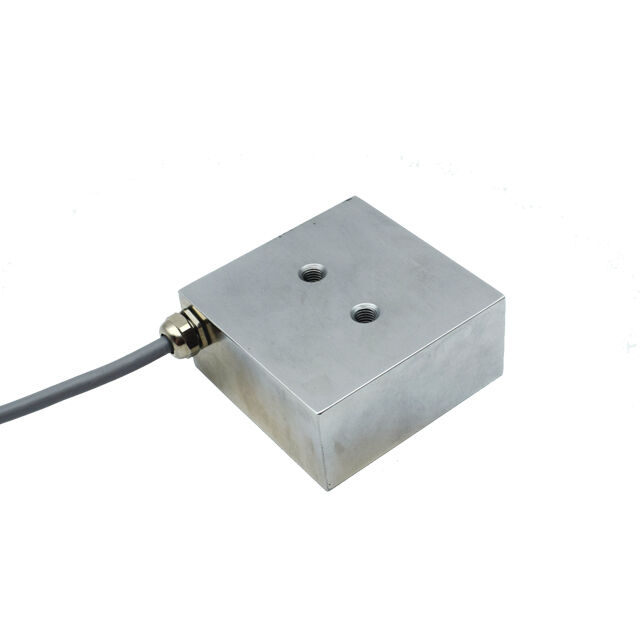

Q5 : Quelle est la structure de fixation de l’électroaimant H848439 ?

Il comporte 2 filetages de fixation M8 d’une profondeur de 16 mm. Sa structure carrée optimisée permet une installation solide et stable, adaptée aux scénarios de manutention de charges lourdes et de positionnement fixe.

Q6 : Quels sont les matériaux utilisés et les normes d’isolation électrique et de sécurité ?

Il est fabriqué en fer de haute pureté et en bobines magnétiques de haute qualité pour des performances magnétiques stables et une grande durabilité. Doté d’une isolation de classe B, il garantit un fonctionnement sûr et stable à long terme dans les environnements industriels standards.
