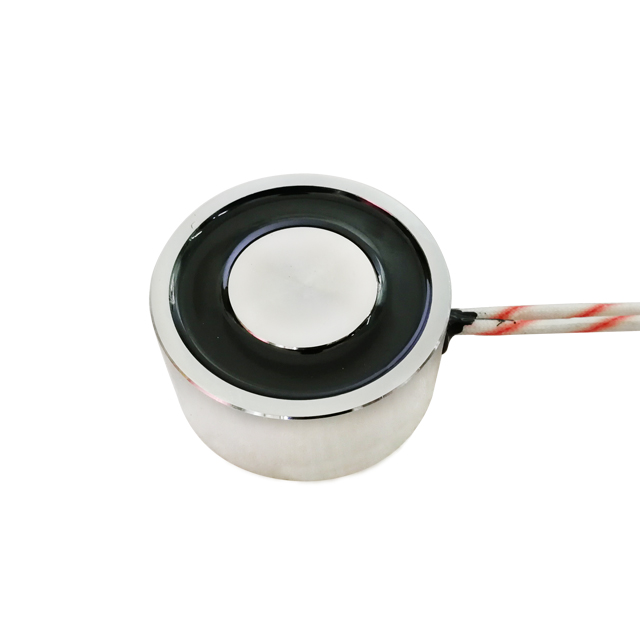

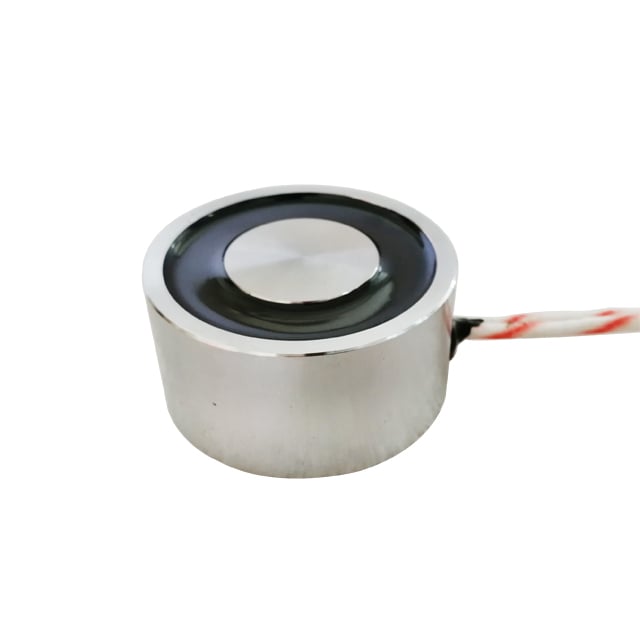

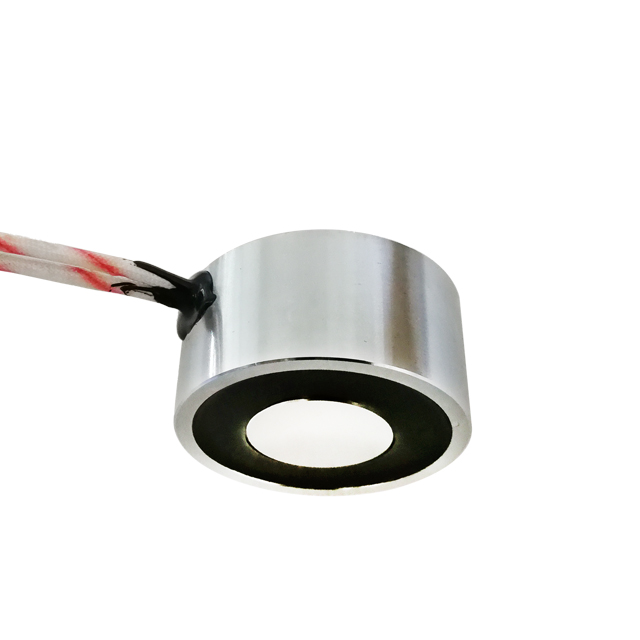

लांडा एच५०२५ गोलाकार धारण इलेक्ट्रोमैग्नेट, ३५ किग्रा क्षमता वाला उठाने वाला चुंबक, अधिष्ठापन और परिवहन रोबोटिक भुजा के लिए
उत्पत्ति स्थान: झोंगशान
ब्रांड नाम: लांडा
मॉडल संख्या: एच५०२५
प्रमाणन: सीई, रोह्स, रीच, यूएल, आईएसओ9001, आईएसओ14001
न्यूनतम ऑर्डर मात्रा: 2 पीसी
पैकेजिंग विवरण: 35*31*18 सेमी/सीटीएन
डिलीवरी का समय: 7-15 दिन
भुगतान के शर्तें: उत्पादन से पहले 100% भुगतान
आपूर्ति क्षमता: 50,000 इकाइयाँ/प्रति सप्ताह
Appurtenance:
ड्रॉइंग डाउनलोड:
- अवलोकन
- अनुशंसित उत्पाद
उत्पाद विवरण
उत्पाद विशेषताएँ
1. पकड़ने वाला प्रकार, गोल आकार, छोटा आकार, आईपी65 जलरोधक, डीसी सॉलेनॉइड इलेक्ट्रोमैग्नेट।
२. स्थायी इलेक्ट्रोमैग्नेट को मुक्त करने के लिए ऊर्जित किया जाता है, जिसे मशीनिंग के दौरान या

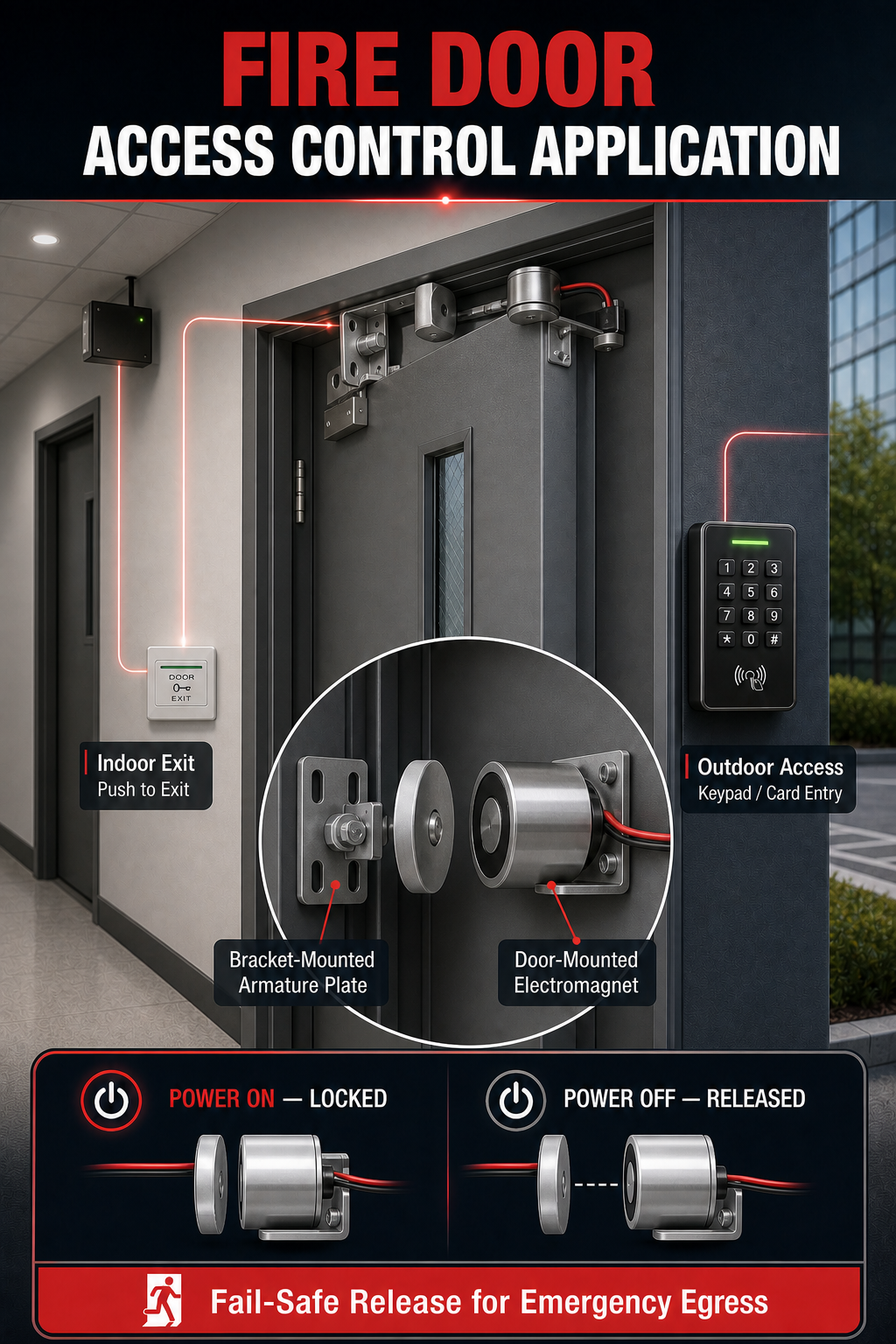

असेंबली, सुरक्षा यांत्रिकी, वस्त्र मशीनरी में चयन उपकरण, दरवाज़े के लॉकिंग और होल्डबैक उपकरण आदि।
3. रिलीज़ करने के लिए ऊर्जायुक्त, और होल्डिंग के लिए निष्क्रिय। हम अवशिष्ट चुंबकत्व को दूर करने के लिए वैकल्पिक स्प्रिंग-लोडेड इजेक्टर पिन भी प्रदान करते हैं,
साथ ही अधिकतम प्रदर्शन के लिए वैकल्पिक आर्मेचर प्लेट्स भी प्रदान करते हैं, जो चुंबकीय साथी के रूप में कार्य करती हैं।
4. कस्टम आकार और एनर्जाइज़-टू-रिलीज़ इलेक्ट्रोमैग्नेट भी उपलब्ध हैं।
२. स्थायी इलेक्ट्रोमैग्नेट को मुक्त करने के लिए ऊर्जित किया जाता है, जिसे मशीनिंग के दौरान या
असेंबली, सुरक्षा यांत्रिकी, वस्त्र मशीनरी में चयन उपकरण, दरवाज़े के लॉकिंग और होल्डबैक उपकरण आदि।
3. रिलीज़ करने के लिए ऊर्जायुक्त, और होल्डिंग के लिए निष्क्रिय। हम अवशिष्ट चुंबकत्व को दूर करने के लिए वैकल्पिक स्प्रिंग-लोडेड इजेक्टर पिन भी प्रदान करते हैं,
साथ ही अधिकतम प्रदर्शन के लिए वैकल्पिक आर्मेचर प्लेट्स भी प्रदान करते हैं, जो चुंबकीय साथी के रूप में कार्य करती हैं।
4. कस्टम आकार और एनर्जाइज़-टू-रिलीज़ इलेक्ट्रोमैग्नेट भी उपलब्ध हैं।
लाभ
1. स्थिर 35 किग्रा रेटेड होल्डिंग क्षमता के साथ अनुकूलित चुंबकीय सर्किट
लांडा H5025 गोलाकार होल्डिंग इलेक्ट्रोमैग्नेट नामांकित डीसी वोल्टेज के तहत स्थिर 35 किलोग्राम का उत्थान बल प्रदान करता है। आंतरिक चुंबकीय-पथ के अनुकूलित डिज़ाइन को अपनाकर, यह कार्य सतह पर समान चुंबकीय आकर्षण प्रदान करता है, जिससे रोबोटिक आर्म की उच्च गति के गति, झुकाव और कार्य-टुकड़ों के स्थानांतरण के दौरान आंशिक बल की हानि से बचा जा सकता है।
2. रोबोटिक आर्म एंड-एफेक्टर एकीकरण के लिए संक्षिप्त गोलाकार फॉर्म फैक्टर
संक्षिप्त बेलनाकार गोल संरचना स्थापना स्थान को बचाती है। आरक्षित माउंटिंग छिद्रों के कारण रोबोटिक भुजा फ्लैंज़, रोबोट ग्रिपर्स और स्वचालित फिक्स्चर मॉड्यूल्स पर त्वरित असेंबली संभव है। यह सीमित स्थान वाले एंड-ऑफ-आर्म टूल रीट्रॉफिटिंग के लिए उपयुक्त है, जिसमें भारी संरचनात्मक संशोधन की आवश्यकता नहीं होती है।
3. उच्च-गुणवत्ता वाली शुद्ध कॉइल एवं एपॉक्सी पॉटिंग निर्माण
उच्च-शुद्धता वाले तांबे के वाइंडिंग कॉइल को पूर्ण एपॉक्सी एनकैप्सुलेशन के साथ अपनाया गया है। यह उत्कृष्ट विद्युतरोधन, धूलरोधी और कंपन-रोधी प्रदर्शन प्रदान करता है। बार-बार होने वाले पिक-एंड-प्लेस संचालन के दौरान कॉइल के अत्यधिक तापन को प्रभावी ढंग से दबाता है, जिससे निरंतर औद्योगिक कार्य चक्रों के तहत सेवा आयु में वृद्धि होती है।
4. त्वरित प्रतिक्रिया एवं सुचारू कार्यपीस रिलीज़ के लिए कम अवशेष चुंबकत्व
बिजली चालू करने पर त्वरित चुंबकीकरण और बिजली बंद करने पर त्वरित चुंबक-निष्क्रियण। कम अवशेष चुंबकत्व सुनिश्चित करता है कि लौह युक्त कार्यपीस पूर्णतः गिर जाएँ और चिपके न रहें। यह उच्च-आवृत्ति वाले रोबोटिक हैंडलिंग चक्रों और स्वचालित छँटाई कार्यप्रवाहों के लिए आदर्श है।
5. व्यापक संगतता और अनुकूलित समर्थन औद्योगिक ग्रेड डिज़ाइन
मानक डीसी 12 वी / 24 वी कार्य वोल्टेज, जो मुख्यधारा के पीएलसी और रोबोट नियंत्रण प्रणालियों के अनुरूप है। वोल्टेज, शक्ति, माउंटिंग थ्रेड और केबल लंबाई पर अनुकूलन समर्थित है। बड़े पैमाने पर उत्पादन के स्वचालित परियोजनाओं के लिए कड़ी बैच-से-बैच स्थिरता।
आवेदन
1. रोबोटिक भुजा के अंत-प्रभावक चुंबकीय ग्रिपर
रोबोट भुजाओं के लिए चुंबकीय सक्शन अंत उपकरण के रूप में कार्य करता है, स्वचालित असेंबली स्टेशनों पर लोहे-आधारित धातु भागों को उठाने, उठाने और परिवहन करने के लिए।
2. स्वचालित उत्पादन लाइन सामग्री हैंडलिंग
स्टील शीट्स, लोहे के ब्लॉक, स्टैम्पिंग भागों और लौह उपकरण घटकों के आकर्षण और स्थानांतरण के लिए कन्वेयर-जुड़ी स्वचालित लाइनों पर लागू किया जाता है।
3. सीएनसी मशीन टूल कार्य-टुकड़े को स्थिर करना और स्थिति निर्धारित करना
संसाधन उपकरणों पर मशीनिंग, परीक्षण और सहायक स्थिति निर्धारण प्रक्रियाओं के दौरान छोटे-मध्यम लौह कार्य-टुकड़ों को अस्थायी रूप से पकड़ने के लिए उपयोग किया जाता है।
4. स्वचालित छंटाई और लॉजिस्टिक हैंडलिंग उपकरण
लोहे के बने घटकों, हार्डवेयर ब्लैंक्स और धातु के अंतिम उत्पादों को पकड़ने और वर्गीकृत करने के लिए सॉर्टिंग मशीनों और छोटी सामग्री स्थानांतरण उपकरणों के साथ मेल खाता है।
5. औद्योगिक फिक्सचर और स्वचालित लॉक-इन तंत्र
असेंबली और परीक्षण स्टेशनों में टूलिंग फिक्सचर, स्वचालित स्टॉपर्स और पोजिशनिंग जिग्स के लिए विद्युत चुम्बकीय धारण इकाई के रूप में कार्य करता है।
6. OEM अनुकूलित स्वचालन उपकरण
ग्राहक-विकसित विशेष-उद्देश्य मशीनों, अनुकूलित रोबोट मॉड्यूलों और गैर-मानक सामग्री-अवशोषित स्वचालन उपकरणों के लिए आदर्श घटक है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: लांडा H5025 के लिए 35 किग्रा धारण क्षमता का क्या अर्थ है?
35 किग्रा एक समतल सतह पर पूर्ण संपर्क की आदर्श स्थिति में परीक्षण किया गया अंकित धारण बल है। यदि कार्य-टुकड़े की सतह असमान, जंग लगी हुई या अंतराल वाली है, तो वास्तविक उठाने की क्षमता कम हो जाएगी; कृपया रोबोटिक भुजा अनुप्रयोगों के लिए उचित सुरक्षा सीमा का ध्यान रखें।
प्रश्न 2: H5025 किस विद्युत आपूर्ति वोल्टेज का समर्थन करता है?
मानक विकल्प डीसी १२ वोल्ट और डीसी २४ वोल्ट हैं, जो रोबोट नियंत्रण कैबिनेट और औद्योगिक डीसी बिजली आपूर्ति के साथ व्यापक रूप से संगत हैं। अनुरोध पर अनुकूलित वोल्टेज मापदंड उपलब्ध हैं।
प्रश्न ३: क्या यह इलेक्ट्रोमैग्नेट लंबे समय तक चलने वाले रोबोटिक चक्रीय कार्यों के लिए निरंतर काम कर सकता है?
हाँ। एपॉक्सी से संलग्न तांबे की कुंडल संरचना के साथ, यह निरंतर चक्रीय संचालन का समर्थन करता है। कृपया लंबे समय तक सेवा जीवन के लिए अत्यधिक तापमान वृद्धि से बचने के लिए कार्य ड्यूटी अनुपात को निर्दिष्ट सीमा के भीतर रखें।
प्रश्न ४: क्या शेष चुंबकत्व के कारण बिजली बंद करने के बाद कार्य-टुकड़े गिर नहीं पाएंगे?
एच५०२५ को कम शेष चुंबकत्व के लिए अनुकूलित किया गया है। सामान्यतः लौहयुक्त भाग बिजली कटने के बाद सुग्राही रूप से मुक्त हो जाते हैं। उच्च-सटीकता अनुप्रयोगों के लिए, हम और अधिक अनुकूलित कम-अवशिष्ट चुंबकत्व वाला संस्करण विकल्प के रूप में प्रदान कर सकते हैं।
प्रश्न ५: यह गोलाकार उत्थान चुंबक कौन-कौन से कार्य-टुकड़े आकर्षित कर सकता है?
यह लौह-चुंबकीय सामग्री के लिए काम करता है, जिनमें कार्बन स्टील, लोहे की चादरें, ढलवां लोहा और स्टैम्पिंग लौह भाग शामिल हैं। यह स्टेनलेस स्टील, एल्यूमीनियम, तांबा या गैर-धातु सामग्री को नहीं आकर्षित कर सकता है।
प्रश्न ६: क्या मैं इस चुंबक को अपनी मौजूदा रोबोटिक भुजा पर सीधे लगा सकता हूँ?

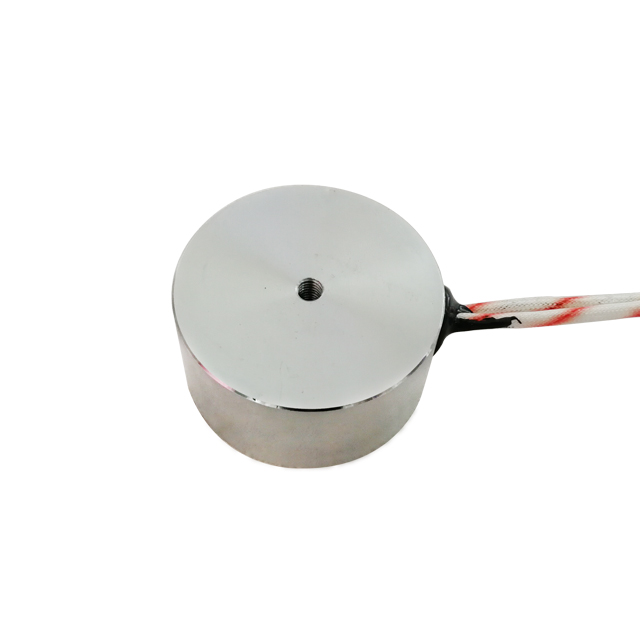

हाँ। इसमें फ्लैंज स्थापना के लिए मानक माउंटिंग छेद हैं। एकीकरण से पहले आपको केवल माउंटिंग आयाम, वोल्टेज और लोड सुरक्षा गुणांक की पुष्टि करने की आवश्यकता है। हम यांत्रिक असेंबली के लिए ड्रॉइंग संदर्भ प्रदान कर सकते हैं।
