란다 H1010 10mm 고정 솔레노이드 | 1N 지속 고정력
산업용 워크홀딩 및 자동 정위에 적합한 소형 원형 전자석. 철자성 부품을 고정하려면 전원을 켜고, 해제하려면 전원을 끕니다.
Brand:
란다
Spu:
H1010
Appurtenance:
도면 다운로드:
- 개요
- 추천 제품
- 조립 고정구 내 소형 공작물 고정.
- 자성 재료 부품의 정밀 위치 결정.
- 검사용 받침대 및 자동화 공구.
- 소형 로봇 이송 및 피킹-플레이싱 고정구.
- 자성 전도성이 우수한 자성 재료 공작물을 사용하세요.
- 접촉 면을 평탄하고 깨끗하게 유지하십시오.
- 공작물 두께는 3 mm 이상이 바람직합니다.
- 접촉 면적은 자석 고정면보다 커야 합니다.
란다 H1010은 산업용 핸들링, 조립용 고정장치 및 자동화 공구에서 강자성 재료 작업물을 제어된 방식으로 고정하고 해제하기 위해 설계되었다. 전원을 켜면 고정되고, 전원을 끄면 해제된다. 평평하고 깨끗한 접촉 면을 사용하고, 전체 조립체가 H1010 사양서에 부합하는지 반드시 검증해야 한다.

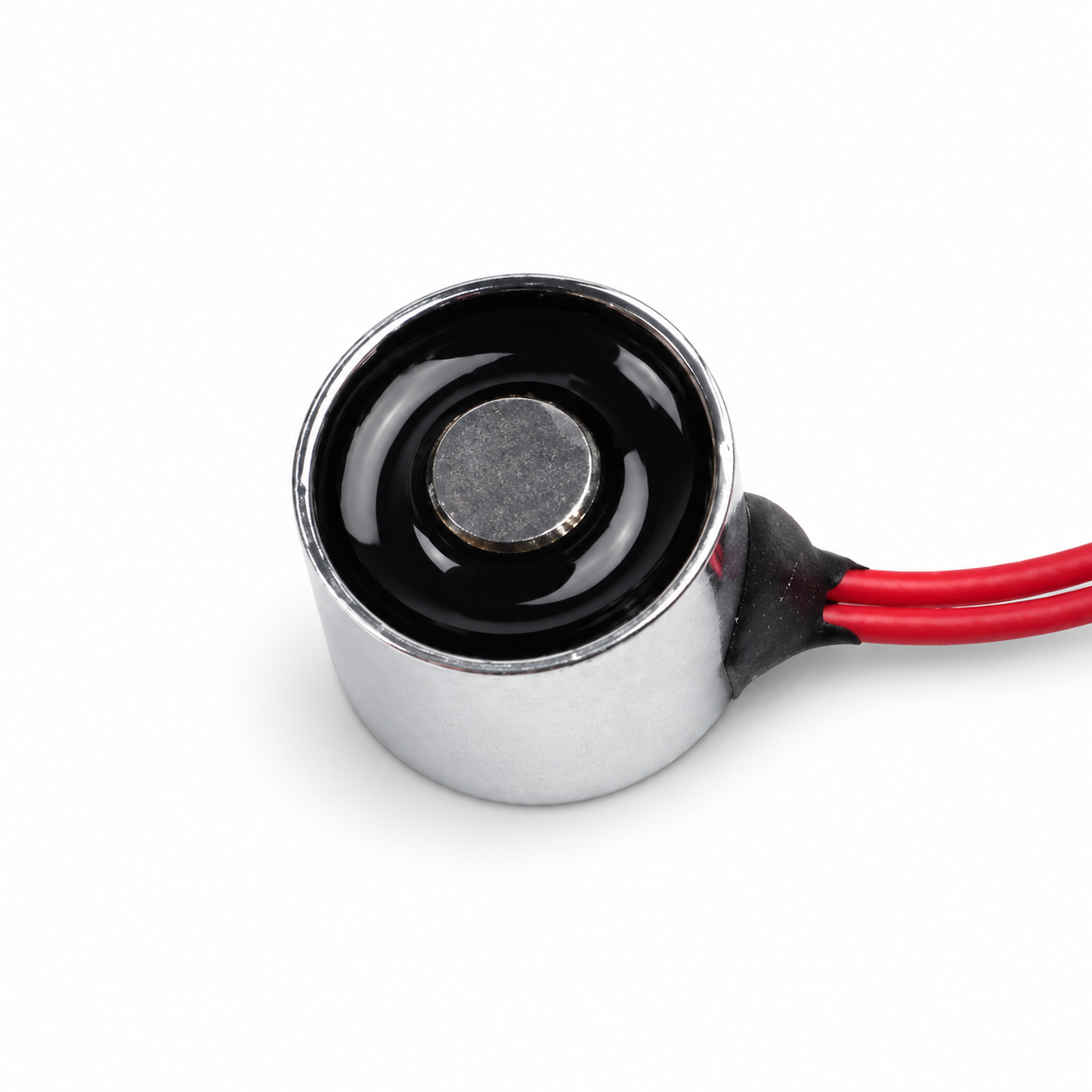

란다 H1010 소형 고정 솔레노이드

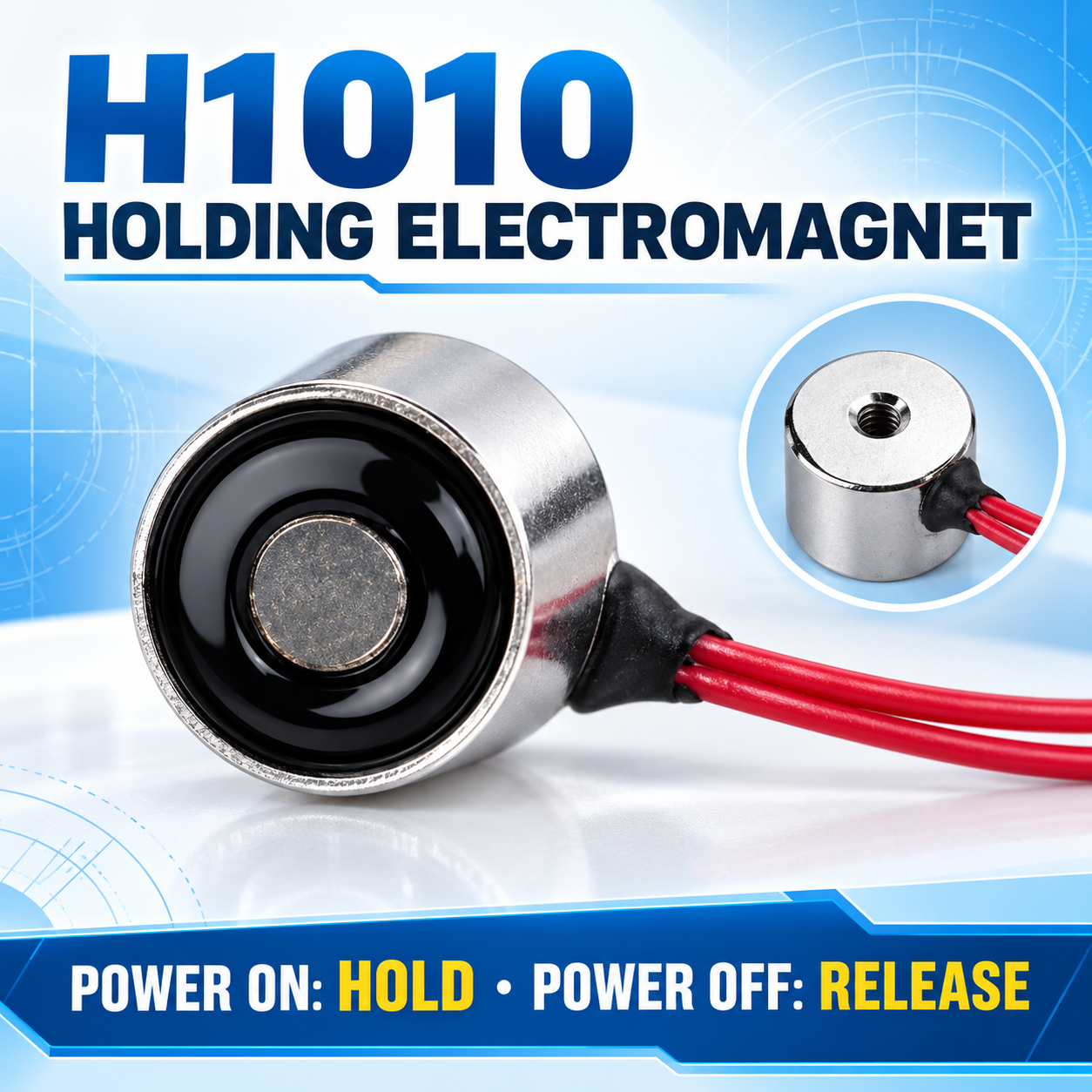

전원 켜면 고정, 전원 끄면 해제.
H1010은 정밀 조립용 고정장치 및 강자성 부품의 위치 조정을 위한 소형 Ø10 × 10 mm 고정 솔레노이드이다. 작고 컴팩트한 본체와 50 mm 길이 UL1571 28 AWG 리드선은 공간이 제한된 공구 및 자동화 시스템에 적합하다.

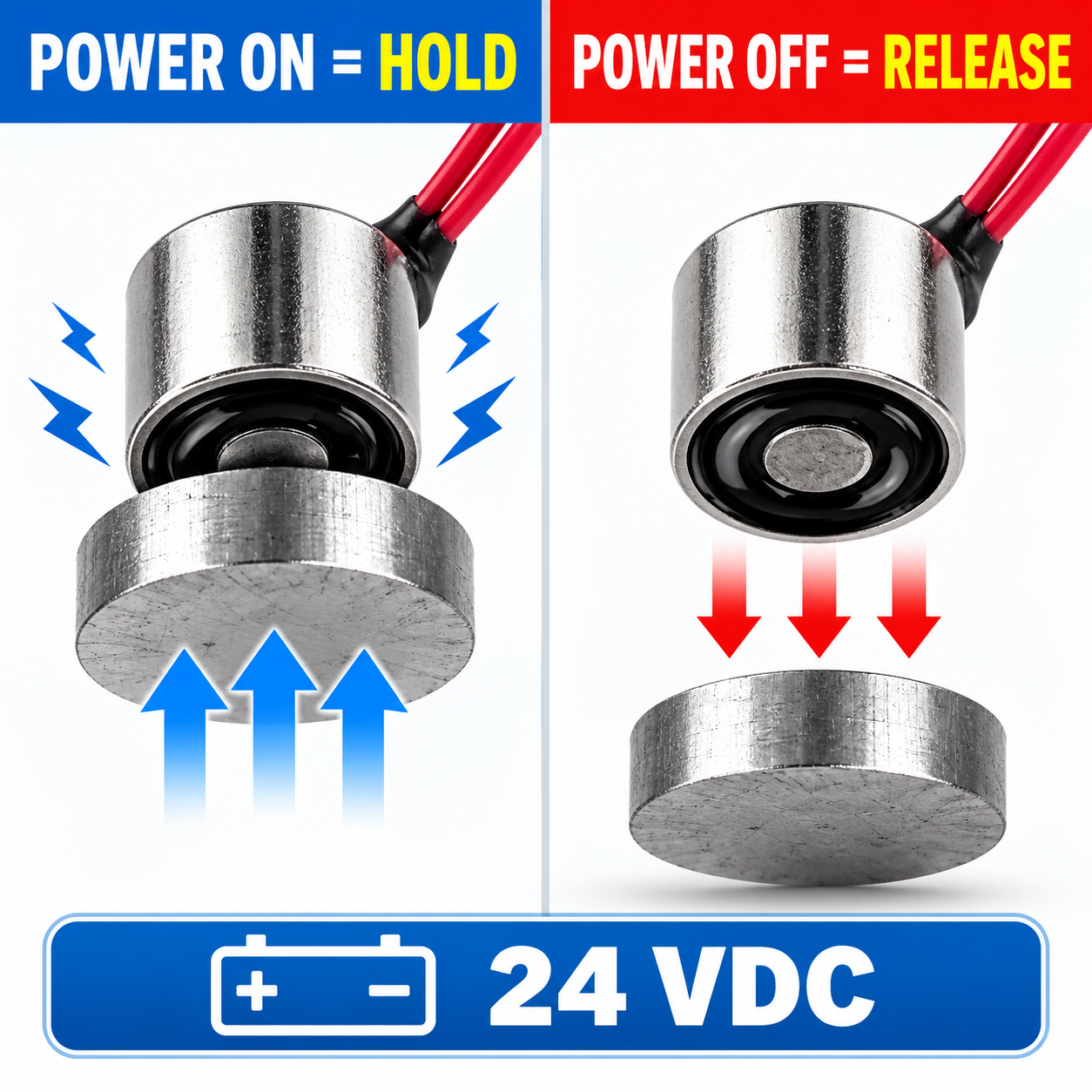

소형 고정장치를 위한 제어식 고정 기능
전원 켜짐 — 고정: 코일이 적절한 강자성 작업물에 자기 고정력을 생성한다.
전원 꺼짐 — 해제: 코일 전원을 차단하면 자기 고정력이 해제된다.
정확한 전압 사양 제품을 사용하고, 사양표에 명시된 듀티 사이클 한계를 준수해야 한다.
컴팩트한 2선 방식 통합
H1010은 소형 지그, 네스트, 검사용 고정장치 및 위치 결정 공구에 적합하도록 단순한 2선 연결 방식과 소형 원통형 하우징을 채택하였다.
기술 사양
| 모델 | H1010 |
|---|---|
| 유형 | 소형 고정 솔레노이드 |
| 본체 치수 | 지름 10mm × 길이 10mm |
| 장착 | M2 나사, 깊이 4mm |
| 리드 와이어 | 길이 50mm, UL1571 규격 28 AWG |
| 순중량 | 4 g |
| 전압 변형 종류 | H1010-3.3A12: 2.5VDC / 3.3VDC H1010-06A36: 4.3VDC / 6VDC |
| 연속 작동 가능 | 소비 전력 0.5W; 유지 힘 1N; 연속 인가 가능 |
| 작동률 50% 이하 | 1 W; 1.5 N 유지력; 최대 켜짐 시간 100초 |
| 단열 | B 등급 (130°C) |
| 하이팟 테스트 | AC600 V, 50/60 Hz, 2초 |
고정구 및 자동화 응용 분야

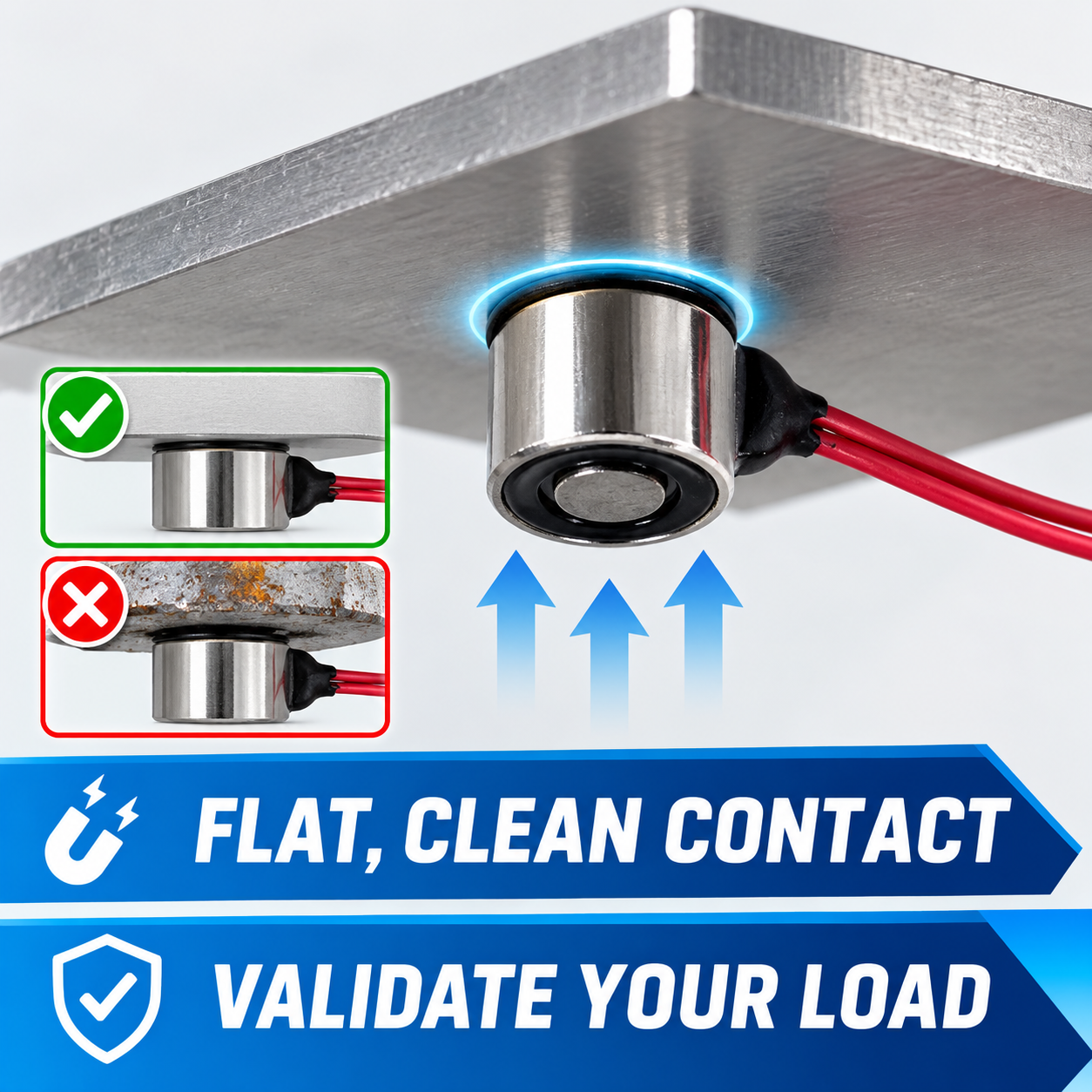

접촉 조건
OEM 품질 및 지원
란다(Landa)는 OEM 통합 및 응용 검토를 지원합니다. 평가 요청 시 재료, 질량, 두께, 접촉 치수, 방향, 유지 시간, 해제 타이밍 및 수량을 알려 주세요.
귀사의 애플리케이션 상담
양산 적용 전 완전 조립체에서 선택된 전압, 유지력, 듀티 사이클을 검증하세요.
